商品の詳細:
|
| HDMI 準拠: | HDMI 2.0/1.4b | HDCP 準拠: | HDCP 2.2/1 について4 |
|---|---|---|---|
| ビデオ入力解像度: | HDMI:最大4K2K@50/60Hzまで:4:4) | HDMI 出力解像度: | 4K2K@60Hz |
| 可聴周波フォーマット: | LPCM 2.0CH | ESD 保護: | 人体モデル 〜 ±8kV (空気隙間放出) & ±4kV (接触放出) |
| 住宅: | メタル | 色: | ブラック |
| サイズ: | 150mm [W] × 220mm [D] × 44mm [H] | 体重: | 1250 [g] |
| 電源: | DC 24V/1A アダプタ (米国/EU規格,CE/FCC/UL認証) | 電力消費量: | 9W [メインユニット] 18W [メインユニット+HDBaseT受信機] |
| 操作温度: | 32 - 104°F / 0 - 40°C | 貯蔵温度: | -4 - 140°F / -20 - 60°C |
| 相対湿度: | 20 - 90% RH (冷却なし) | HDMI/HDBT アウトプット 解析度: | 4K2K@30Hz |
| ハイライト: | 5X1 HDMI マルチビューアー,HDCP 2.2 HDMI マルチビューアー,HDMIのクォード スクリーンのマルチビューアー |
||
8X1 4k 60Hz HDMI マルチビューヤー HDCP 2.2 HDBaseT 70 メートル出力ポート
1.紹介
について8X1 4k 60Hz HDMI マルチビューヤー HDCP 2.2 HDBaseT 70 メートル出力ポート3つのHDMIポート,1つのVGA (YPbPr/CVBS) と1つのDisplayPortを含む9つの入力をサポートし,HDMIおよびHDBaseOutput (ミラーリング) にスケーリングする.不均衡音声を含むオーディオの柔軟なアプリケーションを提供します.,MIC インとラインアウト.オーディオプロセッサは,主要なオーディオソースを強化するためにバックグラウンドオーディオをミックスまたは減らすためのオートミキサーとオートガイン制御を提供しています.このシステムはTelnetで簡単に制御・設定できますこのスイッチは,教室や会議室でのプレゼンテーション用に適したソリューションです.
2.特徴
HDMI 2.0b,HDCP 2.2に対応する
3xHDMI, 1xVGA ((YPbPr/CVBS), 1xDisplayPort, 1xMIC イン, 4xアンバランスオーディオ入力
HDMIとHDBaseT (70M) 出力 (ミラーリング)
4K2K@60HzまでのHDMI/DPビデオ解像度:44K2K@30Hz,1080p@120Hz
1920×1200@60HzまでのVGA解像度
出力解像度は4K2K@30Hzまで
オートマティックとマニュアルの切り替えモードをサポート
EDIDの管理を支援する
PCM 2CHの通過サポート
タッチパネル ボタン WebGUI IR リモコン デスクプレート RS232 コントロール
3.パッケージの内容
1x5x1 4K60 プレゼンテーション スイッチ
1 x HDBT受信機
2 x 耳の取り付け
1 x リモコン
2 x IR受信ケーブル (キャリア波付き)
2 x IR エミッターケーブル
1x 24V/1A 電源アダプタ
1 x 3RCA (女性) から D-SUB (男性) のケーブル
1 x ユーザーマニュアル

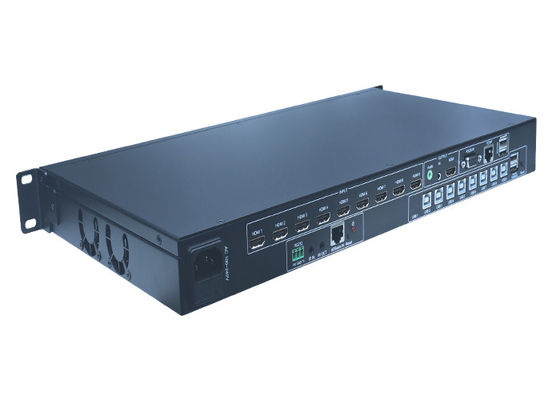

画像8X1 4k 60Hz HDMI マルチビューア HDCP 2.2 HDBaseT 70 メートル出力ポート
4.仕様
| 技術的な | |
| HDMI 適合性 | HDMI 2.0b |
| DP 準拠 | ディスプレイポート 1.2a |
| HDCP 適合性 | HDCP 2.2 と HDCP 14 |
| ビデオ入力解像度 | HDMI/DisplayPort:最大4K2K@50/60Hzまで:4:4) |
| CVBS:PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N | |
| YPBPR: 480iから1080p | |
| VGA: 640×480/60から1920×1200/60 | |
|
HDMI/HDBT 出力 決議 |
4K2K/30,4K2K/25,1920×1080p60,1920×1080p50, 1280×720p/60,1280×720p/50,1024×768/60,1280×800/60, 1360×768/60,1400×1050/60,1680×1050/60,1920×1200/60 |
| オーディオ 形式 | LPCM 2.0CH |
| ESD 保護 | 人体モデル 〜 ±8kV (空間の放出) & ±4kV (接触放出) |
| 関連 | |
| 入力ポート |
3xHDMIタイプA [19ピン女性] 1x表示ポート [女性] 1x VGA [女性] 1 x MIC入力[3ピンフェニックスポート] 5xステレオ入力 [3ピンフェニックスポート] |
| 出力ポート |
1x HDMI アウトプットタイプA [19ピン女性] 1x HDBaseT アウト [RJ45] 1xステレオ出力 [3ピンフェニックスポート] |
| 制御インターフェース |
[3.5mmミニジャック]の1xIR 1xIRアウト [3.5mmミニジャック] 1x CONTACT IN [6ピンフェニックスポート] 1x RS-232 [3ピンフェニックスポート] 1x Web GUI [RJ45] 1xUSBタイプA [5ピン女性] |
| メカニカル | |
| 住宅 | メタル |
| 色 | ブラック |
| サイズ | 150mm [W] × 220mm [D] × 44mm [H] |
| 体重 | 1250 [g] |
| 電源 | DC 24V/1A アダプタ (米国/EU規格,CE/FCC/UL認証) |
| 電力消費量 |
9W [メインユニット] 18W [メインユニット+HDBaseT受信機] |
| 操作温度 | 32 - 104°F / 0 - 40°C |
| 保存温度 | -4 - 140°F / -20 - 60°C |
| 相対 の 湿度 | 20 - 90% RH (冷却なし) |
わかった
5.操作制御と機能

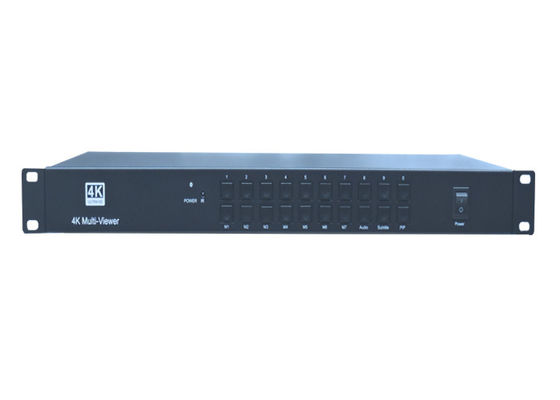

1.1フロントパネル
❶ 電源ボタンと表示器:
この装置が電源ボタンを押して待機モードに切り替わると,指示灯が赤色に点きます.電源モードに切り替えた場合,指示灯が青色に点きます.
❷IRウィンドウ:
リモコンからIR信号を受信
❸入力 ソース ボタン:
このボタンを押してソースを選択します.アクティブソースは,前面パネルの対応するインジケーターに照らされます.
❹操作ボタン:
2 OK/MENU ボタンを押すと,OSDに即座に入力されます.その後,ユーザーは4方向矢印ボタンを使用してナビゲートできます.新しいOSD設定は,OK/MENU ボタンを押すと確認されます.
2"EXIT/AUTO"を押すと,OSDが表示されたときにOSDを終了します. "EXIT/AUTO"を5秒間押すと,自動オン/オフになります.ボタンのLEDが点灯すると,自動オンになります.
2 MIC ボタンを押すとMIC 音量が減少または増加します.
2 MIC-MICとMIC+MICのボタンを同時に押すと,スイッチのHDMI/HDBT出力解像度が720P/60にリセットされます.
2 VOL-VOL + VOLボタンを同時に押すと前面パネルをロック/ロック解除します.前面パネルをロックするとこの2つのボタンのLEDが点灯します.

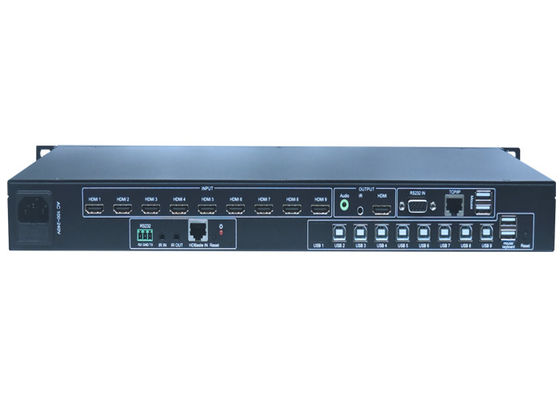

1.2バックパネル
❶
コントロールポート:
LAN:このポートは Web GUI コントロールのリンクです. RJ45 端末ケーブルでアクティブ イーサネット リンクに接続します.
RS-232:シリアル制御ポート,3Pキャプティブスクリューコネクタ,HDBT受信機に接続されたスイッチまたは他の装置を制御するために制御装置 (コンピュータなど) と接続する.
IR IN:IR受信ケーブル (キャリア波付き) に接続し,IRリモートまたは他の入力/出力装置のリモートコントローラーから送信されるIR信号を受信する.
IRアウト:ローカルソースデバイスやスイッチを制御するために使用されるIRエミッターケーブルに接続します.
連絡先:直接ソース入力選択を予約します.パネルに) ピン番号が付いており,個々のソースを選択します.
|
ピン番号 |
ソース |
|
ピン1 |
HDMI1 |
|
ピン2 |
HDMI2 |
|
ピン3 |
HDMI3 |
|
ピン4 |
ポートを表示 |
|
ピン5 |
VGA/YPbPr/CVBS |
❷
音声ポート:
外部:オーディオは,選択したビデオソースに対応する入力オーディオからMICオーディオと混合され,オーディオソースの放送のためにアンプに接続されます.
EXT1/EXT2/EXT3/EXT4/EXT5:OSD/WebGUIで外部アナログオーディオを選択し,オーディオをHDMI1/2/3/DP/VGAのビデオソースに挿入し,その後ディスプレイとアナログオーディオ出力ポートに出力します.VGA ソースは,デフォルトオーディオ入力としてEXT5を選択します..
MIC IN:音源を出力するためにマイクを接続します.
48V/MIC/ライン:
❸48V ファントム電源モード (ファントムコンデンサーマイクに接続する)MICモード (ダイナミックマイクと電極コンデンサマイクと接続) とLINEモード (ワイヤレスマイクまたはラインオーディオ入力と接続).
出力ポート
HDBT 終了ビデオおよび/またはオーディオ出力のための互換式受信機に接続. 24V POC 機能をサポートする.
❹HDMI アウト:ビデオおよび/またはオーディオ出力のためにHDMIディスプレイまたはAV受信機に接続する.
入力ポート
このビデオ入力ポートには3つのHDMI入力,1つのディスプレイポート入力と1つのVGA入力が含まれます.VGAポートはVGA,YPbPrおよびCVBSフォーマットをサポートします.工場デフォルトはVGAフォーマットです.
❺USBポート
USBポートは,システムファームウェアを更新するためにソフトウェア更新ファイルを含むUSBフラッシュディスクまたは他のストレージに接続します.
❻パワー:
24V DC電源をユニットに接続し,アダプタをAC出口に接続します.
6接続図
HDMI ソースデバイス (例えばブルーレイ DVD) を HDMI ケーブルでスイッチの HDMI 入力ポートに接続する.VGA ケーブルでスイッチの VGA 入力ポートに VGA ソースデバイス (例えば PC/ノートブック) を接続する.
HDMI ディスプレイデバイスを HDMI ケーブルでスイッチの HDMI 出力ポートに接続する.
UTPケーブルをHDBT受信機に接続する.
スピーカー,ヘッドフォン,または特殊アンプをスイッチのAUDIO出力ポートに接続します.
制御装置 (例えばPC) をスイッチのRS-232ポートに接続する.
DC24V電源アダプタを電源ポートに接続して電源を入れます
