ピップとのHDMI 2x1 マルチビューアー

1.導入

このプロダクトは1つの複数の視聴者によって高性能2行う。それは2 1つのスクリーンの高い定義入力源の表示を支える。

複数の視聴者として、それは4つのモードの1つのスクリーンに表示できる。

2.特徴

1. HDMI 1.3a、HDCP 1.2と迎合的;

2. サポートはHDMIの2入力および1出力および4つの表示モード多重型にした;

3. 1080p高い定義決断までのサポート;

4. サポート計数装置、機能の下の計数装置;

5. サポート多出力決断;

6. サポート デジタル可聴周波フォーマットLPCM/AC3/DTS

3.パッケージ

• HDMI 2x1の複数の視聴者------------------------------------------------------------------1PCS
• 5V1A DC電源のアダプター-----------------------------------------------------------------1PCS
• 操作解説書-------------------------------------------------------------------------1PCS

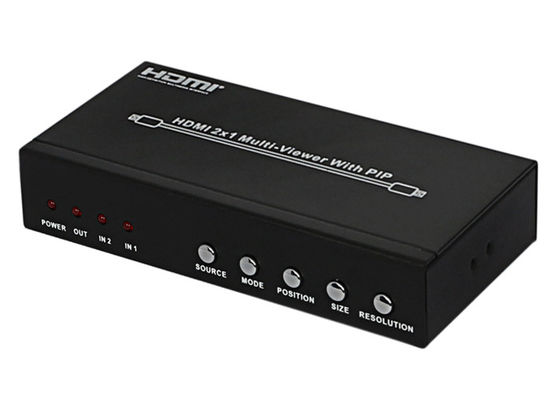

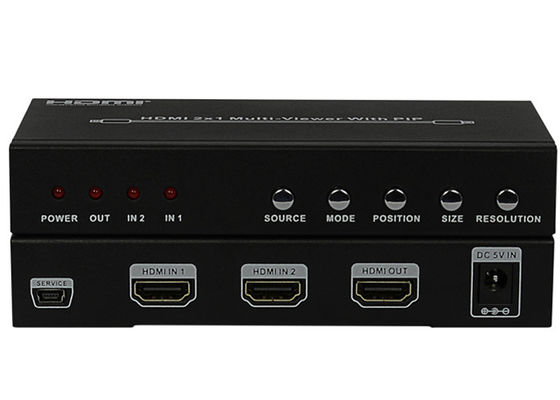

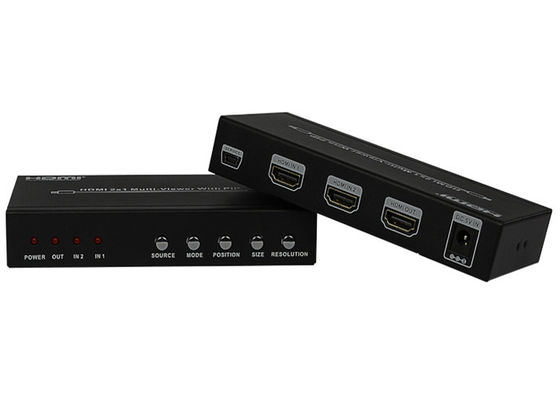

ピップが付いているHDMI 2x1の複数の視聴者のための4.Produicts'映像:

5. 指定

1.Video帯域幅225MHz [6.75Gbps]

2.Inputは左舷に取る2 × HDMI （女性のタイプ）を

3.Outputは1つの× HDMI （女性のタイプ）を左舷に取る、

4.AudioはPCM2、5.1、7.1CHのドルビー5.1、DTS5.1を出力した

5.Input決断480i60Hz、480p60Hz、576i50Hz、576p50Hz、720p50/60Hz、1080i50/60Hz、

1080p24/30/50/60Hz、800x600@60、1024x768@60、1280x720@60、1920x1080@60;

出力決断1080p、1080i、720p、1024x768,1360x768

6.ESD保護人体モデル:±8 kV （エアギャップの排出） ±4 kV （接触の排出）

7. 電源5V/1A DC （US/EUの標準、CE/FCC/ULは証明した）

8. 70のmm （W）×140mm （D）×25 mmの寸法を測る（h）

9. 重量300 g

10. シャーシ材料の金属

11. シルクスクリーン色の黒

12. 実用温度0 °C~40 °C/32の°F~104 °F

13. 保管温度−20の°C | 60 °C/−4 °F ~140の°F

14. 相対湿度20~ 90% RH （不凝縮）

15. パワー消費量（最高の） 10W

6.運転制御および機能

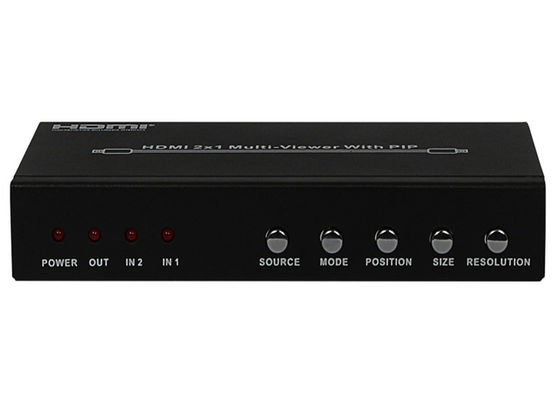

フロント・パネル

• 力LED:この赤いLEDは装置が電源と接続されるとき照らす。
• 出力されたLED:この赤いLEDはTVが対応するHDMIの出力で差し込むと照らす

港。

• 2 LED:この赤いLEDはHDMI IN2が主要なイメージとして選ばれるとき照らす。
• 1つのLED:この赤いLEDはHDMI IN1が主要なイメージとして選ばれるとき照らす。
• 源:主要なイメージとして入力源を選ぶためにボタンを押せばLEDは対応する入力源を示す。
• モード:表示モードを選ぶためにボタンを押しなさい。※は記述1.を見る。
• 位置:補助的なイメージの位置を選ぶためにボタンを時ピップ モードで押しなさい。
• サイズ:補助的なイメージのサイズを選ぶためにボタンを時ピップ モードで押しなさい。
• 決断:出力決断を選ぶためにボタンを押しなさい。

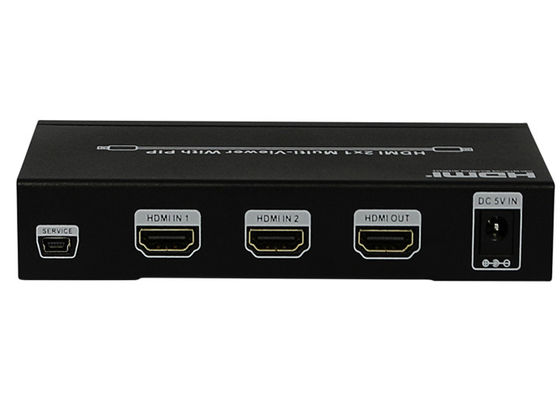

背面パネル

• サービス:RS232用具でコンピュータに接続され、ホスト コンピュータ ソフトウェアによって制御されて。
• 1のHDMI:このスロットは、PS3 DVDからのHDMIの源の出力を接続するところにである。
• 2のHDMI:このスロットは、PS3 DVDからのHDMIの源の出力を接続するところにである。
• HDMIは出力した:これはHDMIケーブルとHDTVかモニターを接続するところである細長い穴がつく。
• DC 5V:5V DC電源単位に差し込み、AC壁コンセントにアダプターを接続しなさい。

7.記述1モード紹介:

1.モード1:1眺めモード

2. モード2:ピップ モード

3. Mode3:POPモードA

4. モード4:POPモードB

8.適用例
