商品の詳細:
|
| HDMI 準拠: | HDMI 2.0/1.4b | HDCP 準拠: | HDCP 2.2/1 について4 |
|---|---|---|---|
| ビデオ入力解像度: | HDMI:最大4K2K@50/60Hzまで:4:4) | HDMI 出力解像度: | 4K2K@60Hz |
| 可聴周波フォーマット: | LPCM 2.0CH | ESD 保護: | 人体モデル 〜 ±8kV (空気隙間放出) & ±4kV (接触放出) |
| 入力ポート: | 4x HDMI Type A [19ピン女性] 1x VGA[女性] 1x Micro USB [5-ピン女性],電源のオプション | 出力ポート: | 1xHDMIタイプA [19ピン女性] 1x3.5mmミニジャック |
| 制御インターフェース: | 1x RS-232,1x USB サービスで 1x IR (更新) | 住宅: | メタル |
| 色: | ブラック | サイズ: | 110mm [W] x 288mm [D] x 32mm [H] |
| 体重: | 880g | 電源: | DC 12V/1A アダプタ (米国/EU規格,CE/FCC/UL認証) |
| 電力消費量: | 9W (最大) | 操作温度: | 32 - 104°F / 0 - 40°C |
| 貯蔵温度: | -4 - 140°F / -20 - 60°C | 相対湿度: | 20 - 90% RH (冷却なし) |
| ハイライト: | 60Hz提示のスイッチャ,5X1提示のスイッチャ,スイッチHDMI 5x1 |
||
9X1 4K2K 60Hz プレゼンテーション スイッチ
1.紹介
HDMI出力スケーラーボックスのマルチインプットは,4xHDMIと1xVGA ((YPbPr,CVBS) の9つのインプットをサポートする.
入力源は,HDMI出力で送信する解像度で切り替え,スケールすることができます.
パネルボタンを操作して制御し,設定できます.
IR リモートとRS-232 このスケーラーボックスは,教室や会議室でのプレゼンテーション目的に適したソリューションです.
2.特徴
HDMI2.0/1.4b,HDCP2.2/1に対応している.4;
複数の入力をサポートする: 4 x HDMI, 1 x VGA (YPbPr,CVBS)
4K UHD 4までのHDMI入力解像度をサポートする:44 @50/60
4K UHD 4までの出力解像度をサポートする:44 @ 60;
2つの入力切り替えモードをサポートする:自動または手動
EDIDの管理を支援する
PCM 2CHのサポートパススルー
デバイスはタッチパネルボタン,IRリモコン,RS-232で制御できる.
USBオンラインソフトウェアのアップグレードをサポートする.
3.パッケージの内容
1xマルチフォーマットスケーラースイッチャー
2xマウント耳
1xリモコン・コントロール・ユニット
1xIR受信ケーブル
1x12V/1A 電源アダプタ
1x 3RCA (女性) から D-SUB (男性) のケーブル
1x3.5mmジャック (男性) から2RCA (女性) のケーブル
1xユーザーマニュアル

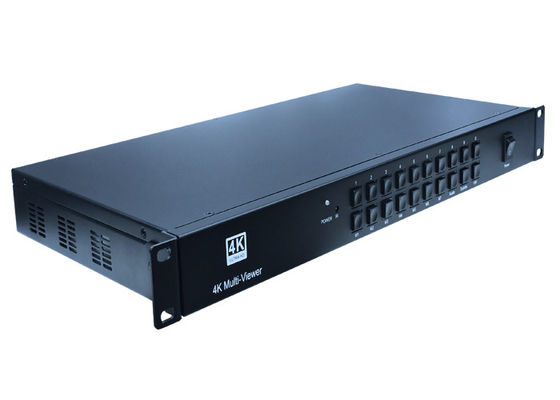

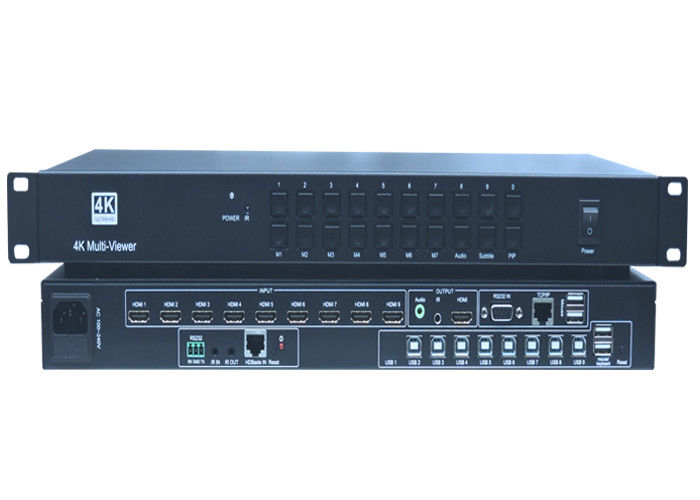

画像は以下のとおりです9X1 4K2K 60Hz プレゼンテーション スイッチ
4.仕様
|
技術的な |
|
|
HDMI 適合性 |
HDMI 2.0/1.4b |
|
HDCP 適合性 |
HDCP 2.2/1 について4 |
|
ビデオ入力解像度 |
HDMI:最大4K2K@50/60Hzまで:4:4) |
|
Cビデオ:PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N |
|
|
YPBPR: 480iから1080p |
|
|
VGA: 640x480から1920x1200 |
|
|
HDMI出力 |
4K2K60,4K2K30,1920X1080p/50,1920X1080p/60, |
|
オーディオ 形式 |
LPCM 2.0CH |
|
ESD 保護 |
人体モデル 〜 ±8kV (空間の放出) & ±4kV (接触放出) |
|
関連 |
|
|
入力ポート |
4xHDMIタイプA [19ピン女性] |
|
出力ポート |
1xHDMIタイプA [19ピン女性] |
|
制御インターフェース |
1x IR イン |
|
メカニカル |
|
|
住宅 |
メタル |
|
色 |
ブラック |
|
サイズ |
110mm [W] x 288mm [D] x 32mm [H] |
|
体重 |
880g |
|
電源 |
DC 12V/1A アダプタ (米国/EU規格,CE/FCC/UL認証) |
|
電力消費量 |
9W (最大) |
|
操作温度 |
32 - 104°F / 0 - 40°C |
|
保存温度 |
-4 - 140°F / -20 - 60°C |
|
相対 の 湿度 |
20 - 90% RH (冷却なし) |
5操作制御と機能
1.1フロントパネル
❶電源ボタンと表示器:
待機モードと作業モードの間を切り替える. このデバイスを待機モードに切り替えたとき,指示灯は赤色になります. 作業モードに切り替えたとき,指示灯は青色になります.
❷ IRウィンドウ:
スキャラースイッチ付きのリモコンからIR信号を受信します
❸入力ソース&自動ボタンは:
このボタンを押してソースを選択します. 活源は,前面パネルの対応するインジケーターにライトになります. オートボタンを押して自動切り替えまたは手動切り替えモード,インジケーターが青くなる時, 装置は自動切換モードに切り替える 指示灯が切れたら装置は手動切換モードに切り替える
❹出力解像度 ボタン:
4K60,4K30 の間で選択してください.
他の解像度オプションについては,リモコンまたは
RS-232制御ツール
1.2バックパネル
❶出力:
ビデオとオーディオ出力のためにHDMIディスプレイまたはAV受信機に接続します.
L/Rステレオオーディオ出力 増幅機のアナログオーディオ入力ポートに
❷入力:
入力ポートには4つのHDMIと1つのVGA入力ポートが含まれます.
YPbPr,Cビデオ,VGA入力フォーマット
❸コントロール:
USB
ソフトウェアを含むUSBフラッシュディスクまたは他のストレージに接続
システムファームウェアを更新する更新ファイルです
RS232
シリアル制御ポート,3pキャプティブスクリューコネクタ,制御装置 (例えば
スケラースイッチを制御する.
IR
IR リモコンまたはリモコンによって送信されるIR信号を受信するために,IR受信機と接続する
他の装置のコントローラ
❹パワー:
12V DC電源をユニットに接続し,アダプタをAC出口に接続します.
❺オン/オフ:
電源オン/オフスイッチ
❶このボタンを押して スケラースイッチをオンにするか 待機モードに設定します
❷このボタンを押して音声を出力をミュートするかアンミュートします.
❸このボタンを押して VGA 入力自動調整機能を操作します.
❹このボタンを押して入力ソースを選択します.
❺HDMI出力解像度を選択するためにこのボタンを押します. (5秒以上押して押すと,HDMI出力解像度は 720p60Hz にリセットされます.)
❻メニュー操作ボタン:
メニュー:OSDメニューで入力するには押してください.
EXIT:OSDメニューを終了するために押します.
確認ボタンを押します
上へ/下へ/左へ/右へ ボタン:OSD値設定のために
❼VOL-/+:音声の音量を減らすか,増やす,MIC-/+:使用しない.
6接続図
