4K60 4:4:4および16ウィンドウ表示に対応した40x40モジュラーHDMIビデオウォールプロセッサ（ビデオウォールマトリックスコントローラーシステム用）

40x40 HDMIビデオウォールプロセッサは、多数のビデオソースとディスプレイ接続を必要とする設置向けに設計されています。

主な機能は以下の通りです:

• 指定構成における40のHDMI入力チャンネル。
• 指定構成における40のHDMI出力チャンネル。
• モジュラープラグイン入出力カード。
• 互換性のあるカードあたり4つのHDMIチャンネル。
• 複数のビデオソースの集中管理。
• 柔軟なビデオウォールおよびマトリックス出力構成。
• 独立して管理される複数のディスプレイグループ。

適切なカードが取り付けられている場合、プロセッサは同じシステム内で補助ディスプレイと共に大規模なビデオウォールを管理できます。正確な入出力カード構成は、プロジェクト要件に従って確認する必要があります。

アップグレードされたVINCANモジュラービデオウォールコントローラは、互換性のあるHDMI入出力カードで4K@60Hz 4:4:4をサポートします。互換性のある各HDMIカードは4チャンネルを提供し、各チャンネルで4K60をサポートします。

これにより、システムは以下のような高解像度HDMIソースを処理できます:

• コンピュータワークステーション。
• ビデオ管理システム。
• 産業用監視インターフェース。
• プレゼンテーションシステム。
• プロフェッショナルAV信号ソース。

4:4:4クロマサンプリングは、細かいテキストや画像のディテールを保持するのに役立ち、このプロセッサを地図、ダッシュボード、スプレッドシート、その他の詳細な視覚情報を表示するコントロールルームに適したものにします。

VINCAN 40x40モジュラービデオウォールプロセッサは、互換性のあるビデオウォール出力カードを介して柔軟なマルチウィンドウレイアウトをサポートします。サポートされる2K動作条件下では、システムは該当する処理構成内で最大16個のウィンドウ/レイヤーを提供します。

サポートされる機能は以下の通りです:

• 自由なウィンドウ配置。
• ウィンドウのリサイズとスケーリング。
• ウィンドウの移動とストレッチ。
• オーバーラップする表示レイヤー。
• 入力ソースのクロッピング。
• 複数のディスプレイグループ。
• ビデオウォールベゼル補正。

このプロセッサにより、オペレータは監視またはプレゼンテーションの要件に応じてビデオソースを配置できます。

基本的なHDMIマトリックススイッチャーとは異なり、VINCAN 40x40プロセッサは、ビデオウォール構成とマトリックス信号ルーティングを1つのモジュラープラットフォームに統合しています。互換性のある出力カードを使用すると、ビデオウォールとマトリックスの同時操作をサポートします。

例えば、コントロールセンターは、選択されたディスプレイをマルチウィンドウ監視ウォールに割り当てながら、他の互換性のあるマトリックス出力を独立したソース選択に使用できます。このアーキテクチャは、AVシステムインテグレータが集中ビデオ管理と柔軟なディスプレイ制御を組み合わせたシステムを設計するのに役立ちます。

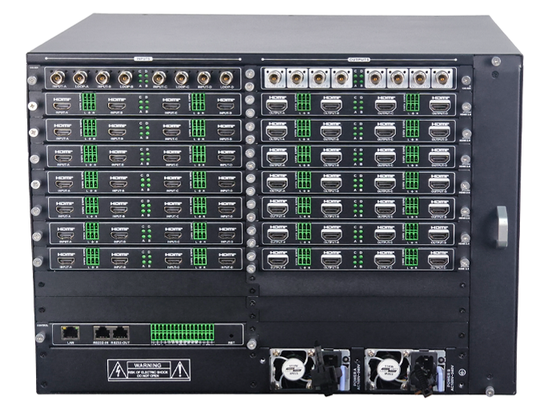

このプロセッサは交換可能な入出力カードを使用しており、システムの構成を設置に合わせて適応させることができます。

利用可能な互換性のあるインターフェースは以下の通りです:

• 4K60 HDMI入力カード。
• 4K60 HDMIビデオウォール出力カード。
• HDMIマトリックス出力カード。
• オプションのSDI入力カード。
• オプションのSDIマトリックス出力カード。
• オプションのHDMIプレビューカード。

モジュラー設計により、システムインテグレータは必要な信号ソース、出力機能、ディスプレイグループに応じてカードタイプを選択できます。カードの互換性と利用可能な処理機能は、最終構成で確認する必要があります。

VINCANモジュラービデオウォールプラットフォームは、プロフェッショナルビデオ信号統合のためにオプションの12G-SDIカードをサポートしています。これは、SDIベースの機器を使用する放送施設、制作環境、監視システムに役立ちます。SDI接続はオプションであり、取り付けられている入出力カードによって異なります。

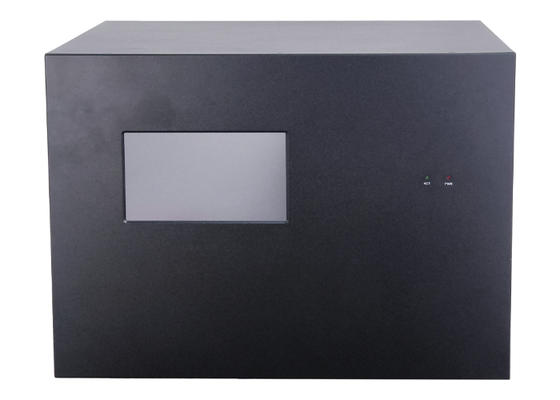

統合されたタッチスクリーンは、便利なローカル制御とシステム監視を提供します。

オペレータは以下の機能にアクセスできます:

• 入力信号の切り替え。
• ディスプレイプリセットの保存と呼び出し。
• プリセットサイクリング構成。
• プリセットサイクリングの開始と停止。
• ネットワークIPアドレス情報。
• 信号ステータス監視。
• システムバージョン情報。

タッチスクリーンは、日常的な操作とオンサイトのシステムメンテナンスを簡素化します。

40x40ビデオウォールコントローラは、プロフェッショナルAVシステム統合のために複数の制御方法をサポートしています。

サポートされるインターフェースと方法は以下の通りです:

• Webブラウザ制御。
• LANコマンド制御。
• RS-232シリアルコマンド。
• フロントパネルタッチスクリーン。
• 専用クライアントソフトウェア。
• Androidアプリケーション。

また、プロセッサは外部デバイス制御インターフェースを提供します。これには、構成可能なRS-232/RS-485ポート、IRポート、GPIO接続が含まれます。これらのオプションにより、インテグレータはビデオウォールプロセッサを互換性のある集中AV制御システムに組み込むことができます。

このプロセッサは、独立して管理される複数のディスプレイグループをサポートします。各グループは独自のディスプレイ構成と運用プリセットを持つことができます。システムはディスプレイグループあたり最大256個のプリセットをサポートし、オペレータは頻繁に使用するレイアウトを保存して必要に応じて呼び出すことができます。

追加機能は以下の通りです:

• ベゼル補正。
• 調整可能な出力輝度。
• 構成可能なスクロールテキストオーバーレイ。
• 入力ソースOSDテキスト。
• 信号ステータス監視。
• 構成のインポートとエクスポート。
• プリセットサイクリング。

これらの機能は、コントロールルームや監視センターでの日常業務を簡素化するのに役立ちます。

VINCAN 40x40モジュラービデオウォールプロセッサは、組み込みオペレーティングシステムを持たない専用FPGAハードウェアアーキテクチャを使用しています。このシステムは、プロフェッショナルビデオ信号処理、柔軟なソース管理、および継続的な監視アプリケーション向けに設計されています。追加のプラットフォーム機能には、調整可能な冷却ファン速度、リアルタイムステータス監視、およびデュアル電源アーキテクチャが含まれます。
