16×16 モジュラルのHDMIビデオウォールプロセッサ 4K6044ビデオウォール制御システム用:4とマルチウィンドウディスプレイ

VINCAN 16x16 モジュラー HDMI ビデオウォール プロセッサは、集中型 AV 信号管理、マルチウィンドウ ビデオ処理、および柔軟なマトリックス スイッチングのために設計されたプロフェッショナル FPGA ベースのビデオウォール コントローラーです。

標準構成で 16 の HDMI 入力と 16 の HDMI 出力を備えたこのモジュラー ビデオウォール マトリックス プロセッサは、コマンド センター、セキュリティ制御室、放送施設、産業監視システム、および大規模 AV インストールに実用的なソリューションを提供します。

このプロセッサは、互換性のある 4 チャンネル I/O カードを介した 4K@60Hz 4:4:4 HDMI 入出力、サポートされる構成での最大 2K 解像度での最大 16 ウィンドウ、オプションの 12G-SDI 接続、およびフロント パネル タッチスクリーン操作をサポートします。

16x16 モデルは、小型の 8x8 構成と同じビデオ処理およびウィンドウ/レイヤー機能を共有しています。主な利点は、入力および出力チャネル数が増加していることで、1 つのシャーシ内でより多くの AV デバイスおよびディスプレイ接続を管理できることです。

ビデオウォール処理、マトリックス スイッチング、ディスプレイ プリセット、および複数の制御方法を組み合わせた VINCAN 16x16 ビデオウォール プロセッサは、プロフェッショナル AV システム インテグレーターに柔軟なハードウェア プラットフォームを提供します。

16x16 HDMI ビデオウォール プロセッサは、プロフェッショナル マルチスクリーン ディスプレイ システム向けの集中型信号管理を提供します。

• 16 HDMI 入力チャネル。
• 16 HDMI 出力チャネル。
• 互換性のある I/O カードあたり 4 つの HDMI チャネル。
• モジュラー入力および出力カード設計。
• 柔軟なソース ルーティングとディスプレイ グループ構成。
• 複数のソースおよびディスプレイ接続を必要とするプロジェクトに適しています。

モジュラー アーキテクチャは、システム インテグレーターが実際のプロジェクト要件に基づいてビデオウォール ソリューションを構成するのに役立ちます。

アップグレードされたプロセッサは、互換性のある入力および出力カードの両方で 4K@60Hz 4:4:4 HDMI 信号をサポートします。主な利点は次のとおりです。

• 高解像度ビデオ処理。
• コンピューター グラフィックスと詳細の鮮明な表示。
• プロフェッショナル HDMI 信号ソースのサポート。
• 4 チャンネル 4K60 HDMI I/O カード アーキテクチャ。
• 4K ディスプレイ システムとの柔軟な統合。

この機能は、オペレーターが詳細なダッシュボード、監視インターフェイス、技術図面、およびその他の高解像度コンテンツを表示する必要がある制御室で特に価値があります。

VINCAN モジュラー ビデオウォール プロセッサは、LCD および LED ビデオウォール アプリケーション向けの柔軟なウィンドウ管理をサポートします。

• サポートされる出力カード構成での最大 2K 解像度での最大 16 ウィンドウ。
• 自由なウィンドウ配置とリサイズ。
• ウィンドウのスケーリング、ストレッチ、移動。
• ウィンドウのオーバーラップと複数のディスプレイ レイヤー。
• 複数の独立したディスプレイ グループ。
• LCD ベゼル補正。

最大ウィンドウ数とレイヤー割り当ては、選択された出力カードと動作解像度に依存します。16x16 および 8x8 モデルは、同じ互換性のある出力カード処理仕様を使用します。

VINCAN 16x16 モジュラー プロセッサは、ビデオウォール処理とマトリックス スイッチング機能を 1 つのハードウェア プラットフォームに統合しています。インストールされている I/O カードに応じて、システムは以下をサポートします。

• マルチウィンドウ ビデオウォール レイアウト。
• HDMI 信号ルーティング。
• 独立したディスプレイ グループ管理。
• 互換性のある出力のソース選択。
• プリセットベースのディスプレイ構成。
• 複数の AV ソースの集中制御。

たとえば、セキュリティ制御室は、メイン ビデオウォールの画面グループを使用しながら、他の互換性のある出力を個別の監視ディスプレイに割り当てることができます。この統合アーキテクチャは、複雑な AV インストールでの信号管理を簡素化するのに役立ちます。

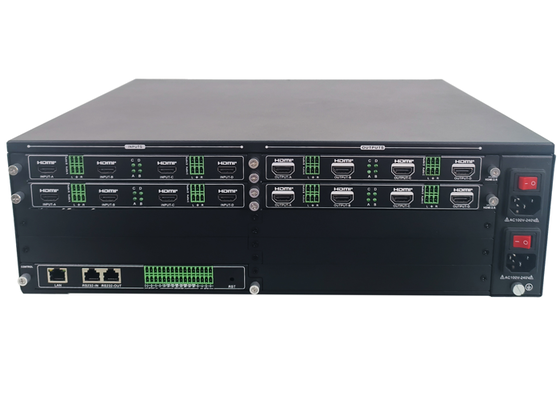

プロセッサはモジュラー プラグイン カードを使用し、互換性のある HDMI 入力または出力カードあたり 4 チャネルです。16x16 HDMI 構成は、4 つの HDMI 入力カードと 4 つの HDMI 出力カードで構成されます。互換性のあるカード オプションには以下が含まれます。

• 4K60 HDMI 入力カード。
• 4K60 HDMI ビデオウォール出力カード。
• HDMI マトリックス出力カード。
• オプションの 12G-SDI 入力カード。
• オプションの 12G-SDI マトリックス出力カード。
• オプションの HDMI プレビュー カード。

利用可能な機能は、インストールされているカード構成によって異なります。

プロフェッショナル放送およびビデオ制作環境向けに、モジュラー プロセッサはオプションの 12G-SDI 信号カードをサポートします。互換性のある SDI カードにより、インテグレーターはプロフェッショナル SDI ソースと HDMI ベースのディスプレイ システムを含むプロジェクト向けのソリューションを設計できます。アプリケーションには以下が含まれます。

• 放送監視。
• 制作制御室。
• プロフェッショナル ビデオ信号管理。
• SDI および HDMI システム統合。

12G-SDI インターフェイスはオプションであり、標準の HDMI のみ構成には含まれていません。

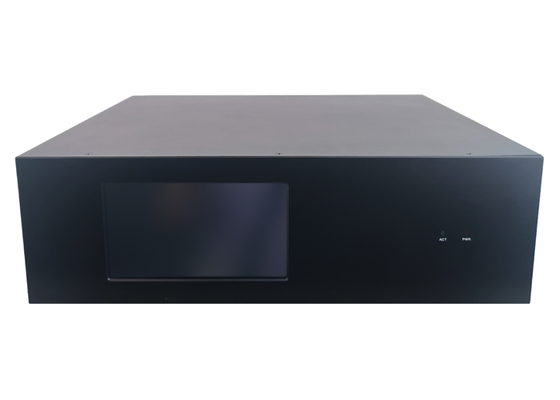

統合されたフロント パネル タッチスクリーンは、デバイス機能への便利なローカル アクセスを提供します。オペレーターはタッチスクリーンを使用して以下を行うことができます。

• 入力ソースの選択と切り替え。
• ディスプレイ プリセットの保存と呼び出し。
• プリセット サイクリングの構成。
• 信号ステータスの表示。
• ネットワーク情報の確認。
• システム情報へのアクセス。

タッチスクリーンは、機器室の操作やオンサイトのメンテナンスに特に役立ちます。

ビデオウォール プロセッサは、プロフェッショナル AV インストール向けの複数の制御方法をサポートします。サポートされる方法には以下が含まれます。

• フロント パネル タッチスクリーン。
• Web ブラウザ インターフェイス。
• LAN / TCP/IP コマンド。
• RS-232 シリアル コントロール。
• 専用制御ソフトウェア。
• Android アプリケーション。

これらのオプションにより、インテグレーターはさまざまなプロジェクト環境に適したローカルまたはリモート制御方法を選択できます。

プロセッサは、ビデオウォール グループあたり最大 256 のディスプレイ プリセットをサポートします。オペレーターは定義済みのレイアウトを作成し、必要に応じて呼び出すことができます。プリセット サイクリングもサポートされており、プロセッサはディスプレイ コンテンツがさまざまな運用タスクに応じて変更する必要がある監視環境に適しています。追加機能には以下が含まれます。

• 独立したディスプレイ グループ管理。
• 構成可能なスクロール テキスト オーバーレイ。
• 調整可能な出力輝度。
• 信号ステータス監視。
• サポートされるシステム構成のインポートとエクスポート。

VINCAN 16x16 ビデオウォール プロセッサは、組み込みオペレーティング システムのない専用 FPGA ハードウェア処理アーキテクチャを使用しています。このアーキテクチャは、プロフェッショナル ビデオ信号処理と集中型ディスプレイ管理のために設計されています。セキュリティ監視センター、コマンド ルーム、産業施設、放送設備など、継続的な運用が必要な AV 環境に適しています。

注:ウィンドウ容量、レイヤー割り当て、信号互換性、および利用可能なマトリックス機能は、インストールされているカードと選択された動作解像度によって異なります。
