商品の詳細:
|
| HDMI 入力: | 8 | 独立して選択可能な出力ゾーン: | 8 |
|---|---|---|---|
| ローカルHDMI出力: | 8 | HDBaseT出力: | 8、対応するHDMI出力でミラーリング |
| 最大接続ディスプレイ数: | 8 つの出力ゾーンにわたって 16 | 最大ビデオ解像度: | 4K、60Hz、4:4:4 |
| ハイライト: | 4K60 4:4:4 HDMI マトリックス スイッチャー,8x8 ルーティング HDBaseT マトリックス スイッチ,PoC ビデオ マトリックス スイッチ |
||

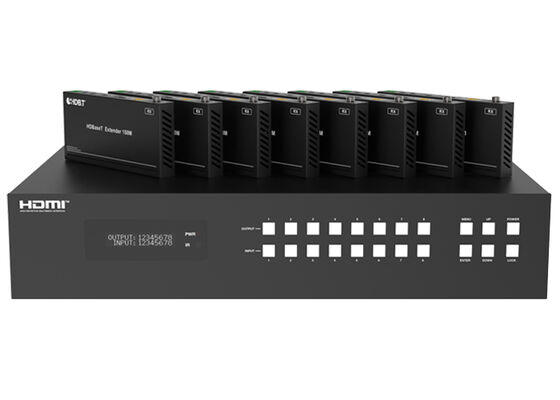

VINCAN 8x8 HDBaseT HDMIマトリックススイッチは,2Uラックマウントシステムで独立したソースルーティング,長距離ビデオ配布,オーディオ抽出を組み合わせます.8つのHDMIソースを接続し,8つの独立して選択可能な出力ゾーンにそれらを配布.
各ゾーンにはローカルHDMI出力とミラー化されたHDBaseT出力があり,最大16台のディスプレイが接続できます.リモートディスプレイ接続には8台のHDBaseT受信機が含まれています.プロのAV装置用に設計されたこの4K60 HDMIマトリックススイッチは 4Kまで60Hzで4Kのビデオ解像度をサポートします.44色サンプリング,HDRサポート,24V PoCと複数の制御オプション
8 つの出力ゾーンのいずれかに任意の HDMI 入力を選択します.異なるゾーンは異なるソースを表示することができ,複数のゾーンは同じソースを共有できます.各ローカルHDMI出力とそのペア化されたHDBaseT出力は同時に同じ選択された信号を表示するこの配置は,近所のディスプレイとリモートディスプレイの両方を必要とするインストールに適しています.
HDMI 2.0b コンプライアンスと 18Gbps 帯域幅により,マトリックスでは 4K を 60Hz で 4 つサポートします.4詳細な画像と明確なプレゼンテーションテキストのための4色サンプリング.サポートされているHDRフォーマットは,HDR10,HDR10+,ドルビービジョンおよびHLGを含む.HDCP 2.2およびHDCP 1.x 互換性 互換性のある HDMI ソースとディスプレイとの統合をサポート.
Cat5e,Cat6またはCat7ケーブルを介して各リモコン受信機にビデオを送信する.サポートされる送信距離は4Kで120メートル,1080pで150メートルまで.
この8x8 HDBaseTマトリックススイッチは,会議施設,教室,小売スペース,ホスピタリティ施設に設置されたディスプレイのための集中配送ソリューションを提供します.
HDBaseTの8つの出力すべては24V電源ケーブルをサポートする.マトリックスでは,信号伝送に使用される同じケーブルを通じて,付属している受信機に電力を供給することができます.遠隔ディスプレイの場所での別々の電源アダプターの必要性を減らす.
各HDMI出力には独立した4Kから1080pダウンスケーリングがサポートされている.これは,配列されたHDBaseT出力によって接続された互換性のある4Kディスプレイと並んでローカル1080pディスプレイを使用することを可能にする.この機能は,インストーラが同じAV配送システム内で混合解像度のディスプレイを配置するのに役立ちます..

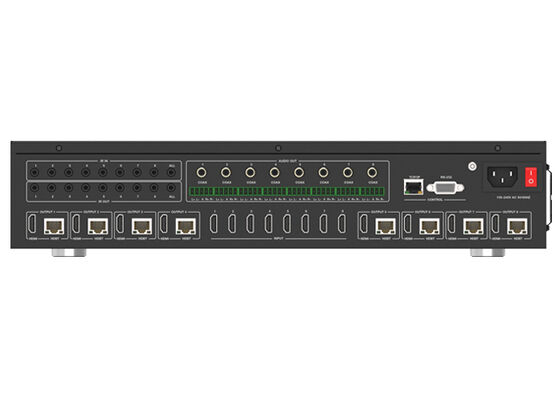

オーディオ抽出のHDMIマトリックスでは,8つの同軸デジタルオーディオ出力と8つのバランスされたアナログオーディオ出力があります.各オーディオ出力グループは対応するビデオ出力ゾーンに従って行います.
抽出したオーディオを外部アンプやオーディオ処理機器に接続する.バランスされたアナログ出力は2チャネルPCMオーディオをサポートする.HDMIのオーディオ・パス・スルーは,LPCMを含む多チャンネルフォーマットをサポートする., Dolby TrueHD と DTS-HD マスターオーディオ.各HDBaseT受信機には,リモートディスプレイ近くのオーディオ接続のためのアナログオーディオ出力も搭載されている.
マトリックスにはIRリモート,RS-232,LAN,または内蔵WebGUIを含むフロントパネルのボタンを介して操作する.フロントパネルのOLEDディスプレイはスイッチの状態と構成情報を表示する.高度なEDID管理は,インストール者がソースと表示互換性を設定するのに役立ちます.,CEC制御とIRマトリックス機能は,追加の機器制御オプションを提供します.
| 仕様 | 詳細 |
|---|---|
| HDMI 入力 | 8 |
| 独立して選択できる出力ゾーン | 8 |
| 地元のHDMI出力 | 8 |
| HDBaseT出力 | 8,対応するHDMI出力と鏡化 |
| 最大接続ディスプレイ | 8 つの出力ゾーンで16 |
| 最大ビデオ解像度 | 4Kで60Hzで4時4:4 |
| ビデオ帯域幅 | 18Gbps |
| HDMI バージョン | HDMI 2.0b |
| HDCP サポート | HDCP 2.2 と HDCP 1.x |
| HDR 形式 | HDR10,HDR10+,ドルビービジョン,HLG |
| HDBaseT通信距離 | 4Kでは最大120m 1080pでは最大150m |
| サポートされたトランスミッションケーブル | カテゴリー5e カテゴリー6 カテゴリー7 |
| 電源ケーブル | すべてのHDBaseT出力で 24V PoC |
| HDMI出力縮小 | 4Kから1080pへの独立的な縮小 |
| デジタルオーディオ出力 | 8つの同軸出力 |
| アナログオーディオ出力 | 8 バランスのとれたアナログ出力 |
| EDIDの管理 | サポート |
| CEC 制御 | サポート |
| 制御方法 | フロントパネル,IRリモコン,RS-232,LAN,WebGUI |
| ストックサイズ | 2U |
| マトリックス寸法 | 440 × 374 × 88.6mm |
| マトリックス重量 | 6.54kg |
| 電源入力 | AC 100-240V 50/60Hz |
| 最大電力消費量 | 125W |
| 動作温度 | 0〜40°C |
| HDBaseT受信機を含む | 8 |
16つのディスプレイが それぞれ異なるソースを選択できるのか?
このマトリックスには8つの独立して選択可能な出力ゾーンが用意されている.各ゾーンには1つのHDMI出力と1つのミラー化されたHDBaseT出力があるため,そのゾーンの2つのディスプレイは同じ選択したソースを示している.
150m以上で4Kビデオがサポートされますか?
付属マニュアルでは,Cat5e,Cat6またはCat7ケーブルによる4Kビデオでは最大120m,1080pビデオでは最大150mを指定しています.
HDBaseT受信機は含まれているか?
はい.マニュアルに記載されている標準パッケージには8つのHDBaseT受信機が含まれています.
受信機には別々の電源アダプターが必要ですか?
配列からサポートされる24VPoC接続を通じて電源を供給すると,受信機には別々のローカル電源アダプタは必要ありません.
マトリックスをブラウザで制御できるのか?
はい.内蔵WebGUIはローカルネットワークのブラウザベースの制御を提供します.RS-232,LAN,フロントパネルおよびIRリモコン制御もサポートされています.
ソースリスト,ディスプレイ解像度,ケーブル距離,オーディオ要件を 送ってください.この 8x8 HDBaseT HDMI マトリックススイッチが インストールに適しているかどうかを 判断するのに役立ちます.
