商品の詳細:
|
| 迎合的なHDCP: | HDCP 2.2/1.x | ビデオ帯域幅: | 594MHz/18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | HDMIの可聴周波フォーマット: | LPCM 7.1CH、ドルビーTrueHDおよびDTS-HDのマスターの音声 |
| 入力: | 4×HDMIタイプ[19ピン女性] 1×IR受信機の窓1×Micro USB | 出力: | 4×HDMIタイプ[19ピン女性] |
| ハウジング: | 金属のエンクロージャ | 色: | 黒い |
| 次元: | 220mm （W）×205mm （H） D）×19mm （ | 重量: | 535g |
| 電源: | 入力:AC100~240V 50/60Hzは出力した:DC 12V/2.5A （US/EUの標準、CE/FCC/ULは証明した） | Power Consumption: | 11.04W |
| 実用温度: | 0°C | 40°C/32°F | 104°F | 保管温度: | -20°C | 60°C/-4°F | 140°F |
| 相対湿度: | 20~90% RH （不凝縮） | ||
| ハイライト: | 4x4ビデオ スイッチャ,18Gbps 4k HDMIのスイッチャ,594MHz 4x4のビデオ スイッチャ |
||

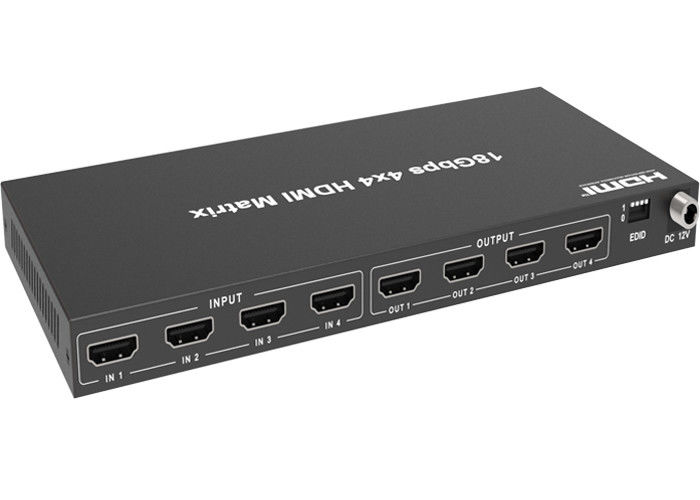

18Gbps 4k Hdmiのビデオ4x4マトリックスのスイッチャ
594MHz 18Gbps 4k HDMI HDCP 2.2の4x4ビデオ スイッチャの金属のエンクロージャ
1. 導入
4x4 HDMIのマトリックス サポート映像信号の伝達（4K2K@60Hz YCbCrの4:4まで:4までからの多重チャンネルのデジタル音声との4）
4までHDMIの出力への高い定義源。各出力はdownscalerの機能性を支える。それは4つの表示と同じようにまたは別のスクリーンを表示できる（ユーザーはあらゆる信号の源のための表示画面を選ぶことができる）。また、プロダクトに配分モードおよび転換モードがある。
2. 特徴
迎合的な☆ HDCP 2.2
24bit RGB/YCbCrの4:4の4K2K@60Hzまでの☆:4
☆ HDR、HDR10、HDR10+のドルビー視野の通し窓
☆はLPCM 7.1CH、ドルビーTrueHDおよびDTS-HDのマスターの音声を支える
☆は4Kを- > 1080P Downscaler支える
☆サポートはEDID管理を進めた
パネルによる☆の適用範囲が広いリモート・コントロール制御かIR
3. パッケージの内容
①1× 4×4 HDMIのマトリックス
②1× 12V/2.5A力のアダプター
③リモート・コントロール1×マトリックスIR
④1×利用者マニュアル
⑤耳を取付ける2×
4.Operation制御および機能
フロント・パネル
|
いいえ。 |
名前 |
機能記述 |
|
1 |
OLEDスクリーン |
表示マトリックスの転換の状態、入出力港、EDID、 ボード・レート、IPアドレス。 |
|
2 |
力LED |
LEDは緑でプロダクトがスタンバイしているときプロダクトが電源に接続される、赤い照らし場合。 |
|
3 |
入出力ボタン |
次に第一にそして入力ボタン（対応を選ぶ1~8）を押すため出力ボタン（1~8）を押す必要がある 出力ポートのための入力源。 |
|
4 |
メニューは/入る / /DOWNの上 |
①EDIDの点検:最初のOLEDの表示画面、出版物 マトリックスの切換えの州インターフェイスを書き入れる「メニュー」ボタン そして各HDMIの投入口の現在のEDID情報を点検する出版物の「アップ/ダウン」ボタン。 ②EDIDの設定:最初のOLEDの表示画面、出版物 EDIDの設定インターフェイス、出版物を書き入れる「メニュー」ボタン 必須EDIDを選ぶ「アップ/ダウン」ボタンおよび出版物『入』ボタン。入るべき敏速な「コピー:」現われる。それからあなたが必要がある投入口を選ぶ出版物の「アップ/ダウン」ボタン、および確認するべき出版物の『入』ボタン再度置く。 ③ボーのレート設定:最初のOLEDの表示画面、 ボード・レート インターフェイスを書き入れる出版物「メニュー」ボタン 最終的に出版物を選ぶ出版物の「アップ/ダウン」ボタン『入』ボタン設定を確認するために必須のボード・レート。 ④IPアドレスの点検:IPインターフェイス、そして出版物に参加する最初のOLEDの表示画面、出版物「メニュー」ボタン 現在のIPアドレスを点検する「アップ/ダウン」ボタン。「メニュー」ボタンを押すことは最初のOLEDの表示状態に再度戻る。 |
|
5 |
力ボタン |
長く出版物入る3秒の力ボタン 待機モード、そして短い出版物装置を目覚めるそれ。 |
|
6 |
IRの窓 |
IRの受信機の窓、それはこのプロダクトからだけIR遠隔信号を受け取る。 |
|
7 |
ロック・ボタン |
短い出版物フロント・パネル ボタンを締めるロック・ボタン（力ボタンを除いて）;鍵が開くためにそれを再度押しなさい。 |
背面パネル
|
いいえ。 |
名前 |
機能記述 |
|
1 |
IR EXT |
単位のIRの受信機の窓が妨げられるかまたは単位が赤外線視線から閉鎖した区域に取付けられていればIR遠隔信号を受け取るために、IRの受信機ケーブルは「IR EXT」の港に挿入することができる。 |
|
2 |
L/Rからの（1-8） |
音声出力ポートアナログの3.5mm可聴周波ケーブルによってアンプかスピーカーに接続する。 |
|
3 |
からなだめすかしなさい（1-8） |
音声出力ポート同軸同軸ケーブルによってオーディオ・アンプのような音声出力装置に接続する。 |
|
4 |
TCP/IPの港 |
TCP/IP制御港はRJ45ケーブルとPCかルーターに、接続する。 |
|
5 |
RS-232港 |
RS-232命令を送信するためにD補助的な9ピン ケーブルによってPCか制御システムに接続しなさい。 |
|
6 |
GND |
地面にハウジングを接続しなさい。 |
|
7 |
投入口（1-8） |
HDMIの投入口はHDMIケーブルとDVDまたはセット トップ ボックスのようなHDMIの源装置に、接続する。 |
|
8 |
出力ポート（1-8） |
HDMIの出力ポートはTVのようなHDMIの表示装置に、接続するか、またはHDMIケーブルと監察する。 |
|
9 |
DC 12V |
12V/5A力のアダプターに接続しなさい。 |
