6×6 8k 8×8 HDMI マトリックス スイッチル HDMI マトリックス 18GBPS

1.紹介

このデバイスは,高性能 UHD HDMI マトリックススイッチーで 8x HDMI 入力と 9x HDMI 出力があります.

対応するHDMI入力ストリームに外部3.5mmLR入力オーディオを挿入することができます. スイッチはIRマトリックスルーティングをサポートします.

IN1-4とOUT1-4について

2鍵となる特徴:

• HDMI2.0/HDCPをサポートする2
• HDMI オーディオ エクストラクットをサポート
• HDMI ストリームで外部 LR オーディオ挿入をサポートする
• サポートIRマトリックス (IN1-4とOUT1-4のみ)
• EDIDの管理を支援する
• サポート テスト パターン
• 4K-HANDLE (4K/1080P) をサポートする
• フロントパネル リモーター RS232 イーサネット/ウェブ制御
• 6×6 8K 8×8 HDMI マトリックス スイッチヤー HDMI マトリックス 18GBPS

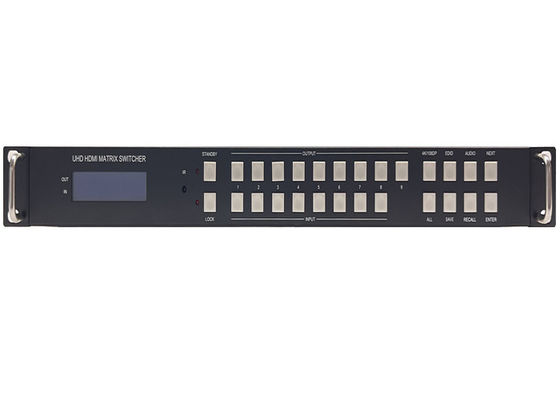

2フロントパネル

• スイッチを待機状態に入れるか 放出する為,STANDBYを押して3秒間保持します.
• 鍵を押して 3 秒間押して前ボタンをロックまたはロック解除します.
• 出力 n + 入力 m + ENTER を押します

• マトリックス入力 m を出力 n に切り替える

• ALL + INPUT m + ENTER を押す

• すべての出力への入力mを切り替える

• ボタンを押す SAVE + OUTPUT n

• 現行のルーティングシーンをシーンnとして保存する.

  最大可用シーン数は8つです

• AUDIO + INPUT m + NEXT + ENTERを押してください

• INPUT m の音声選択を設定する

  各入力ポートのオーディオ選択オプションは次のとおりです.

  L/R,EMBEDDED (埋め込み)

  詳細な音声選択については後部パネルの説明を参照してください.

•

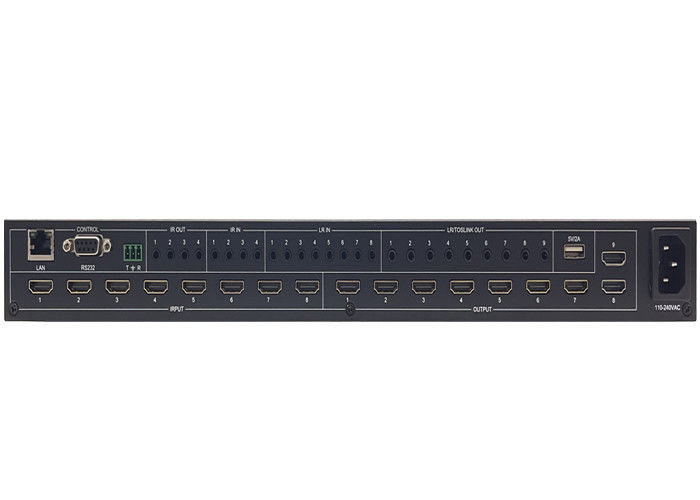

3バックパネル

• LAN ((10M/100M),RS232 (DB9とフェニックスコネクタ) がPC制御に使用されています.
• 3.5mm アナログオーディオ入力ポートは対応するHDMI入力ポートに結合します.

L/R で HDMI 1 音源が選択されている場合,アナログ AUDIO IN LR1 (f3.5mm ジャケット)

HDMI 入力 1 データストリームの埋め込みオーディオを入れ替えるように選択されます.

音源はEMBEDDEDで選択され,その後入力オリジナルの埋め込み音声を使用します

音声データストリームとして HDMI 1 を入力します.

システムから外部のアナログ音声入力を受けます

4接続図6x6 8k 8x8

Hdmi マトリックス スイッチル Hdmi マトリックス 18GBPS:
