3x4 2x4 3x3 Hdmi 4k クアッド ビデオ ウォール プロセッサ 4 入力 12 出力

LED パネルで点から点の表示を実現する方法

ステップ 1ソースとマトリックススイッチの1つの入力ポートの間の入力ケーブルを接続する.

ステップ2LEDパネルとマトリックススイッチの1つの出力ポートの間の出力ケーブルを接続する.

ステップ3PCツールでLEDパネルのEDIDを読み,このEDIDをマトリックススイッチの入力ポートにダウンロードします.

ステップ4この出力ポートの出力解像度を AUTO または USER に設定します.USER を設定すると,最初に解像度を設定する必要があります.LEDパネルの物理的な解像度と完璧に一致します

1.パネルレイアウト

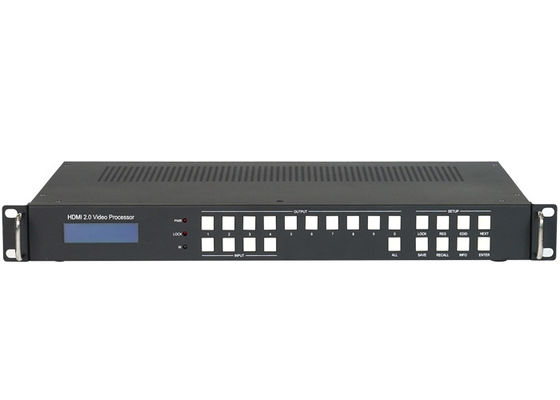

2.1 フロントビュー

• LCMディスプレイ画面:マトリックス内の各チャネルのルーティング状態を表示します.フロントボタンと一緒に使用すると,いくつかのパラメータを設定し表示できます.
• 選択する:12... わかった9ゼロ ALL
• 選択: 1, 2, 3, 4

OUTPUT m +INPUT n +ENTERを押して,入力 n を出力 m に切り替える

• すべてのボタンを押して,すべての出力ポートに入力 n を切り替える
• ロックボタンを押す: このボタンを3秒以上押して,すべてのフロントボタンがロックされ,動作しません. 3秒以上再び押して,ロックを解除
• プレスボタンを RES + OUTPUT m + NEXT + ENTERとガイドのフロントのLCMスクリーンディスプレイ,OUTPUT mの出力解像度を変更するために
• EDID + INPUT n + NEXT + ENTER ボタンを押して,入力 n のEDID モードを変更する
• : SAVE ボタンを押す SAVE+ OUTPUT m + ENTER,現行のルーティングと画面レイアウトをシーンに保存する m
• RECALL ボタン:RECALL + OUTPUT m + ENTER を押して,現在の表示のためにロードシーン m
• INFO ボタンを押すと,フロントのLCDパネルはIR ON/OFF,RS232ボードレート,IPパラメータ等を表示します.
• IR:IR受信機,RS232コマンドで無効化可能
• 3x3HDMIビデオウォールプロセッサ 4入口 9出口

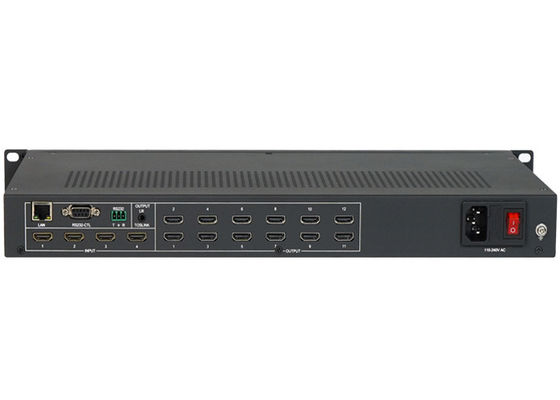

2.2 後ろから見る

• LAN コントロール (TCP/IP または Web コントロール)

IP アドレス: 192168.0.247サブマスク: 255255.255.0ゲートゲート192168.0.1バウド・レート: 9600,ネットポート: 23

ウェブ ログイン アカウント: アドミン パスワード: アドミン

• RS232-CTL

バウッド・レート: 9600

• RS232-フェニックス

バウッド・レート: 9600

T:メインユニット -> PC,G:地面,R:メインユニット <- PC

• 入力と出力

3x3HDMIビデオウォールプロセッサ 4インプット 9アウトプット ;1 LR/Toslink ((Spdif-Optical) オーディオ出力

注:音声出力は,RS232コマンドまたはPCツールによってIN1,IN2,IN3,IN4間で切り替えることができます.

3x4 2x4 3x3 4k HDMI クワッドビデオウォールプロセッサ 4インプット 12 アウトプットの画像は以下のとおりです
