紹介
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
このスイッチは,最大4つのビデオ信号を1つのUHDまたはHDディスプレイに組み合わせることができます.
スイッチは,PCに接続した4xUSBタイプA入力とマウスとキーボードに接続した2xUSB出力をサポート
ユーザは,フロントボタン,リモーター,RS232またはTCP/IPコマンドで簡単に管理できます.
HDMI Bミラー出力ポートは,オーディオアンプ,ビデオキャプチャ (HDMIからUSBドングル) またはリモートディスプレイ (HDBaseT変換ボックス) に使用できます.
適用分野:
ホームシアター ビデオ会議 セキュリティモニタリング プレゼンテーションと放送 学習システム 金融ストック分析 ゲーム・eスポーツ 医療ディスプレイ
単一窓以外の表示モードを迅速に切り替える
Windows,Linux,Mac プラットフォームでマウス/キーボード制御をサポートする
LPCM,AC3,DD+,DTS,DTS-HD,7.1チャンネルまでのオーディオをサポート

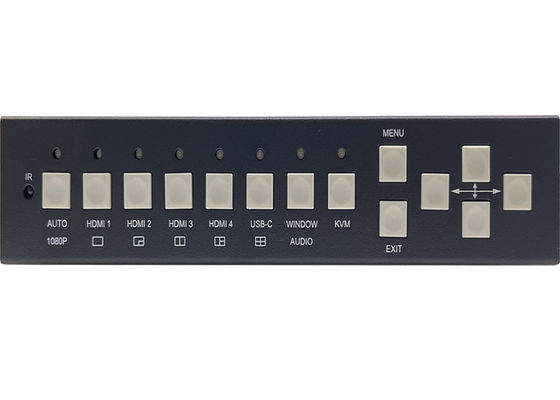

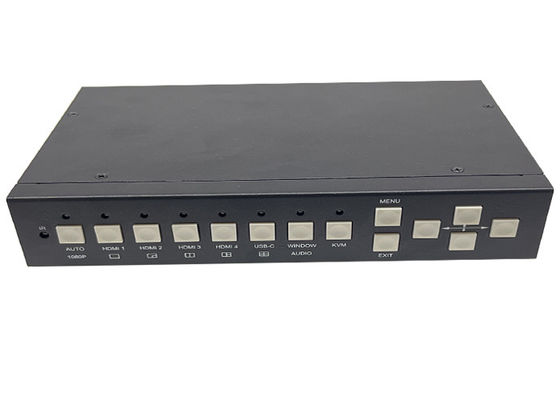

前面
| 名前 | 記述 |
| AUTO |
押すAUTOシングルウィンドウ表示モードで自動切り替え機能を有効または無効にするボタンを このボタンを3秒間押すと,出力解像度は1080p60に変わります. |
|
HDMI1 HDMI2 HDMI3 HDMI4 USB-C |
これらのボタンを押して,直接選択 HDMI 1, 2, 3, 4 またはUSB-C (ビデオのみ) WIN 1ディスプレイの入力ソースとして SINGLE,PIP を選択するには,このボタンを3秒間押してください. PBP,3xWIN または 4xWIN マルチビューモード |
|
ウィンドウ 音声 |
1または2のウィンドウに表示される境界があります. その後,HDMI 1のような入力ボタンを押してください.,HDMI 1 が現在の選択したウィンドウに表示されます
単一モード以外の作業では,LEDが常に点灯していることに注意してください. |
| KVM |
このボタンを押すと,画面は1つ,2,3つ,または4つ目のウィンドウの境界を表示します. その後,ユーザーは1つのウィンドウをKVMソースとして選択できます. 例えば,KVM ソースとして WIN 2 を選択すると,後方の USB キーボード/マウスは,WIN 2 に表示されている USB ホスト デバイスに切り替わります. |
|
メニューEXIT (退出),
|
OSD メニュー ナビゲーション ボタン |

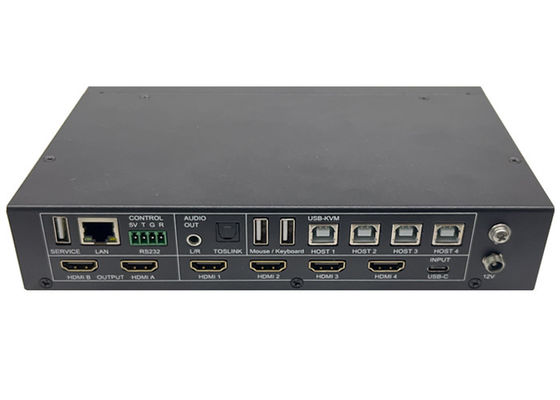

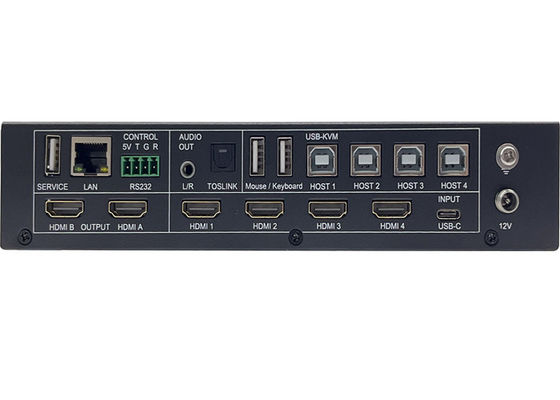

後部
| 名前 | 記述 |
| HDMI A,B外へ |
HDMIスケーリング出力 3840x2160@60まで HDMI A主な出力 |
| INPUTs | HDMI 1,HDMI 2,HDMI 3,HDMI 4,USB-C (ビデオのみ) |
| USB サービス | ファイアウェア更新に使用 |
| LAN |
TCP/IP コントロール.デフォルトパラメータは以下のとおり IP アドレス: 192168.0.247サブマスク: 255.255.255.0 ゲートウェイ192168.0.1■NETPORT: 2000 年 すべてのパラメータは,RS232コマンドで変更することができます |
| RS232コントロール |
4方向メスフェニックスコネクタ デフォルトのボードレート 9600, 8 ビット, 1 ストップビット, パリティなし Baud 速度は OSD メニューで変更できます 5V5V出力とする.
G地面 |
| 音声出力 | 3.5mm L+R出力とトスリンク光学デジタル出力 |
| KVM |
PCやマウス/キーボードに接続するUSBコネクター 4x USBタイプBポートをPCに接続する 2x USBタイプAポート マウスまたはキーボードにプラグインする ビデオ入力とUSB ホストデバイスの間の結合関係は次のとおりである. HDMI 1<> ホスト 1,HDMI 2<> ホスト 2, HDMI 3<> ホスト 3, HDMI 4<> ホスト 4, USB-C <> ホスト 4 HDMI 4 と USB-C は KVM ソースとして使用できません. |
| 12V | 12V電源アダプター |
| 番号 | 記述 |
| 1 | 戻り/出口 |
| 2 | ビデオ入力選択 |
|
3 |
OSD メニューナビゲーション メニュー (入力) 上下 左 右 |
| 4 | マルチビューモード選択 |
| 5 | オーディオ入力選択 |
| 6 |
USB-KVMの選択 前方のKVMボタンの機能も同じです |
ユーザは,RS232コマンドまたはOSDメニューナビゲーションによって次のEDIDモードを選択できます.
| 番号 | EDIDモード | 番号 | EDIDモード |
| 1 | 4K60-2.0CH | 10 | 1600×1200 |
| 2 | 4K60-5.1CH | 11 | 1440×900 |
| 3 | 4K30-2.0CH | 12 | 1360×768 |
| 4 | 4K30-5.1CH | 13 | 1280×1024 |
| 5 | 1080P-2.0CH | 14 | 1024×768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920×1200 | 17 | 4K30-7.1CH |
| 9 | 1680×1050 | 18 | 1080P-7.1CH |
| 19 | ユーザー |
HDMI出力には3つのHDCPオプションがサポートされています:FORCE-1.4フォース22フォースオフ
RS232 コマンドで選択できます
スイッチは3840x2160@60までの複数の解像度のビデオ入力をサポートし,HDMIケーブル経由でLPCM,AC3,DD+,DTS,DTS-HDなどの複数のオーディオフォーマットをサポートし,7.1チャネルまでのパス機能
オーディオ入力が LPCM フォーマットであるとき,ユーザはオーディオボリュームを制御することができます
USB-C入力ポートは,LPCM 2.0オーディオのみを受け入れることができます
強力なスケーリングエンジンによるビデオ出力解像度の次のスイッチをサポートする
| 番号 | 出力解像度 | 番号 | 出力解像度 |
| 1 | 4096×2160p 60Hz | 8 | 1920×1080p 60Hz |
| 2 | 4096×2160p 50Hz | 9 | 1920×1080p 50Hz |
| 3 | 3840×2160p 60Hz | 10 | 1360×768p 60Hz |
| 4 | 3840×2160p 50Hz | 11 | 1280×800p 60Hz |
| 5 | 3840×2160p 30Hz | 12 | 1280×720p 60Hz |
| 6 | 3840×2160p 25Hz | 13 | 1280×720p 50Hz |
| 7 | 1920×1200p60Hz RB | 14 | 1024×768 60Hz |
スイッチは,5つのカテゴリーをサポートします
シングル,ピップ,PBP,3xWIN,4xWIN
ユーザは,次のように,異なるマルチビューモードのための異なる操作を選択できます.
SINGLE:入力選択
PIP:入力選択,表示比選択,サブウィンドウサイズと位置選択
PBP, 3xWIN, 4xWIN:入力選択,ウィンドウ比選択,ディスプレイアスペクト
複数表示ウィンドウの分布は次のとおり
RS232 コマンドや OSD メニューナビゲーションでより多くのレイアウトを行うことができます
