商品の詳細:
|
| ハイライト: | マルチビュー付きのシームレスビデオスイッチヤー,4x 入力 マルチビュー スイッチ,マルチビュー制御ビデオスイッチ |
||
|---|---|---|---|
紹介
4xインプットと1xアウトプットシームレスマルチビュービデオスイッチは,複数のソースを1つの画面に表示し,高い入力と出力解像度をサポートするために開発されました.
ユーザは,フロントボタン,リモコン,USBまたはRS232コマンドで簡単に管理できます.
適用分野:
ホームシアター ビデオ会議 セキュリティモニタリング プレゼンテーションと放送 学習システム 金融ストック分析 ゲーム・eスポーツ 医療ディスプレイ
単一窓以外の表示モードを迅速に切り替える
LPCM,AC3,DD+,DTS,DTS-HD,7.1チャンネルまでのオーディオをサポート

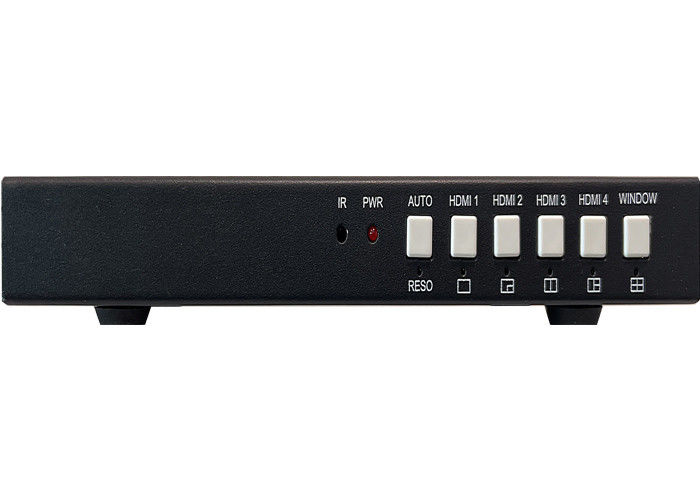

前面
| 名前 | 記述 |
|
AUTO について RESO |
押すAUTOシングルウィンドウ表示モードで動作するときに自動スイッチ機能を有効または無効にするボタン このボタンを長く押して 3 秒出力解像度を変更する (フロントパネルのLEDがオフになり,一度オンになると,解像度は1回切り替わると意味) |
|
HDMI1 HDMI2 HDMI3 HDMI4 |
このボタンを押して HDMI 1, 2, 3, 4 を直接表示します この4つのボタンを長時間押して3秒間,スイッチを直接シングル,PIP,PBPまたは3xWINマルチビューモードで動作させる |
| ウィンドウ |
このボタンを押すと,画面はウィンドウ1に黄色い境界が表示されます. このボタンを押すと,境界がウィンドウ2または3に表示されます.,そして,現在の選択したウィンドウに HDMI 1 が表示されます 4xWIN マルチビューモードを直接選択するためにこのボタンを3秒間長押しします |

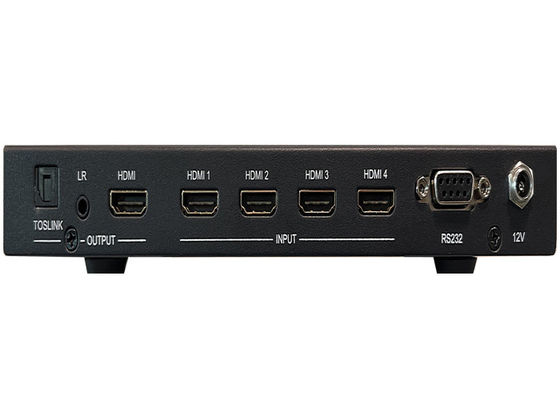

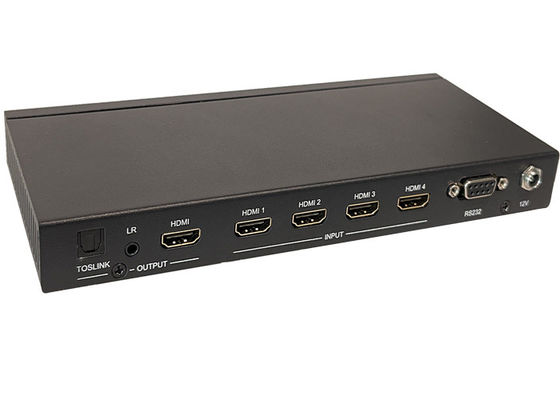

後部
| 名前 | 記述 |
| HDMI外へ | HDMIスケーリング出力 3840x2160@60まで |
| 音声出力 |
3.5mm L+R出力,20Hz~20kHz,最大1.5Vrms Toslink オプティカル出力 |
| INPUTs | HDMI 1,HDMI 2,HDMI 3,HDMI 4 |
| RS232コントロール |
デフォルトのボードレート 9600, 8 ビット, 1 ストップビット, パリティなし PIN 2 TX (マトリックス → PC) PIN 3 RX (マトリックス)←PC)
|
| 12V | 12V電源アダプター |
側
USB-Aポートがあります.そして1つのUSB-Bポートスイッチ側のUSB-Aポートはファームウェアのアップグレード,USB-BポートはPC制御に使用できます (RS232-DB9制御など)
| 番号 | 記述 |
| 1 | 戻り/出口 |
| 2 | ビデオ入力選択 |
|
3 |
OSD メニューナビゲーション メニュー (入力) 上下 左 右 |
| 4 | マルチビューモード選択 |
| 5 | オーディオ入力選択 |
| 6 | 予約済み |
ユーザは,RS232コマンドまたはOSDメニューナビゲーションによって次のEDIDモードを選択できます.
| 番号 | EDIDモード | 番号 | EDIDモード |
| 1 | 4K60-2.0CH | 10 | 1600×1200 |
| 2 | 4K60-5.1CH | 11 | 1440×900 |
| 3 | 4K30-2.0CH | 12 | 1360×768 |
| 4 | 4K30-5.1CH | 13 | 1280×1024 |
| 5 | 1080P-2.0CH | 14 | 1024×768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920×1200 | 17 | 4K30-7.1CH |
| 9 | 1680×1050 | 18 | 1080P-7.1CH |
| 19 | ユーザー |
HDMI出力には3つのHDCPオプションがサポートされています:FORCE-1.4フォース22フォースオフ
RS232 コマンドで選択できます
