商品の詳細:
|
| ハイライト: | 無縫にメディアハブを切り替える,2x HDMI2.0 スイッチングメディアハブ |
||
|---|---|---|---|
紹介
無縫のスイッチングメディアハブには 2x HDMI2.0 入力ポート,1x USB-C (ビデオとオーディオのみ) 入力ポート,
1xHDMI出力ポートと1xHDBaseTミラー出力ポート
ACポート,LANポート,5V/2A充電ポートと統合されています. ユーザは前方のボタンを介して簡単に管理することができます.
RS232コマンド

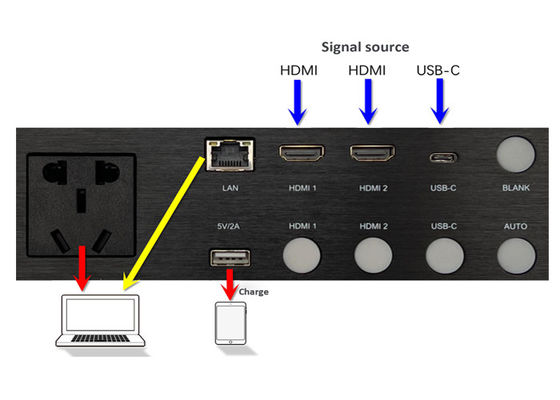

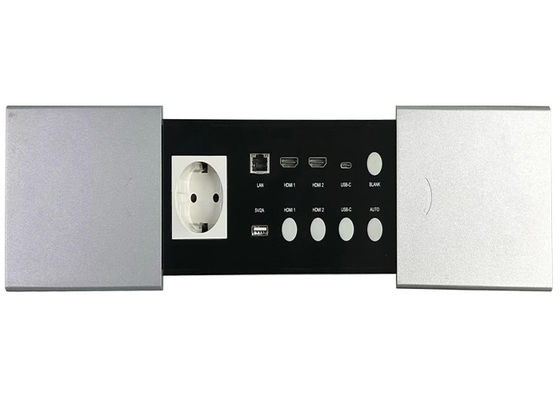

フロントパネル
| 違う | 名前 | 記述 |
| 1 | ACポート | ACポート |
| 2 | 5V/2A | USB-Aポート,5V/2A充電をサポート |
| 3 | HDMI 1 |
HDMI 1 入力信号選択ボタン (内部にLEDが付いている) このボタンを2回連続で押して,少なくとも3秒間押すと,出力解像度が3840*2160@60に変わります. |
| 4 | HDMI 2 |
HDMI2 入力信号選択ボタン (LEDが入っている) このボタンを2回連続で押して,少なくとも3秒間押すと,毎回出力解像度を3840*2160@50 Hzに変更します. |
| 5 | USB-C |
USB-C 入力信号選択ボタン (内部にLED) このボタンを2回連続で少なくとも3秒間押して,毎回出力解像度を3840*2160@30 Hzに変更します |
| 6 | AUTO |
AUTO ボタンを押して自動スイッチ機能を有効または無効にします (LEDが内側にある) このボタンを2回連続で少なくとも3秒間押して,毎回出力解像度を1080P@60Hzに変更します |
| 7 | LAN | LANポート,バックパネルのLANポートに直接接続 |
| 8 | HDMI 1 | HDMI 1 入力ポート |
| 9 | HDMI 2 | HDMI 2 入力ポート |
| 10 | USB-C | USB-C (ビデオとオーディオのみ) 入力ポート |
| 11 | 白い |
BLANKボタンを押してビデオとオーディオを出力音声を消します. BLANK 機能がアクティベートされたときに内側のLEDが点灯します. このボタンを2回連続で少なくとも3秒間押して,毎回出力解像度を1080P@50Hzに変更します |

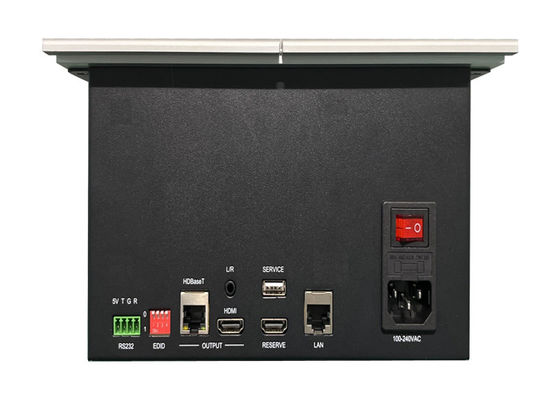

バックパネル
| 違う | 名前 | 記述 |
| 1 | RS232制御 |
バードレート 9600, 8 データビット, 1 ストップビット, パリティなし PIN 2 TX (ハブ → PC)
|
| 2 | EDID スイッチ |
EDID モードを選択 詳細については,EDID SWITCHの定義を参照してください. |
| 3 | HDBaseTは終了しました | HDBaseT出力ポート |
| 4 | HDMI 終了 | HDMI出力ポート |
| 5 | リザーブ | |
| 6 | LAN | LANポート,フロントパネルのLANポートに直接接続 |
| 7 | 100〜240VAC | ACポート,入力電圧範囲は100-240V |
| 8 | L/R | 3.5mm LR音声出力ポート |
| 9 | サービス | USB-Aポート,ファームウェア更新に使用 |
