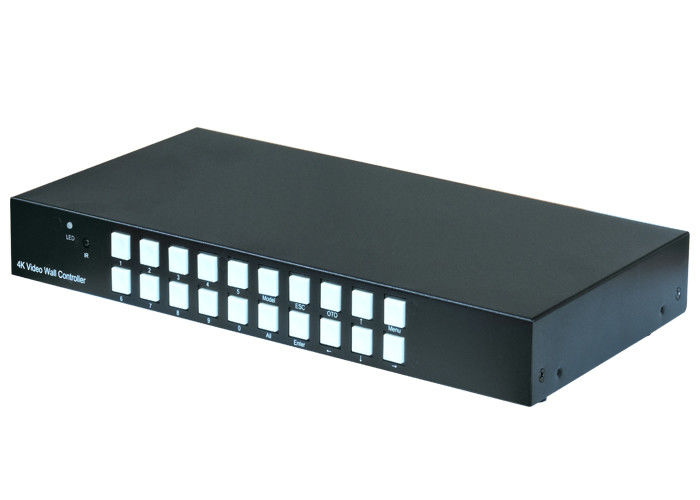

4K 4x4 HDMIのビデオ壁のコントローラーが付いている継ぎ目が無いマトリックスのスイッチャ

Ⅰ製品紹介

それは4Kビデオ接続プロセッサであり、また4x4 HDMIの継ぎ目が無いスイッチャである。4K@60HZの接続までのサポート

そして4x4継ぎ目が無い切換え。サポート4 HDMI、1つのDPの入力および4 HDMIの出力、DPの入力はしかのために使用することができない

接続。

Ⅱ主関数

• 機械は接続および同時の継ぎ目が無いスイッチ機能を含み、機能は自由に選ぶことができる。
• サポート マトリックス モードの継ぎ目が無いスイッチ機能。
• サポート1x2、1x3、1x4、2x1、3x1の接続機能の4x1,2x2モード
• サポート表示装置信号の回転180度。
• 機能を保護する端は接続モード横および縦の接続の調節を支える;
• マトリックス モードは出力4スクリーンの割れ目の表示を支える;
• サポート1 DP1.2、1 HDMI2.0の3つのHDMI1.4入力、4K@60hzまでの決断。
• 4 HDMIの出力、出力決断は1024* 768@60HZ、1280* 800@60HZ、1280* 720@60HZ、1920* 1080@60HZ、切替可能な1920* 1200@60HZを支える;
• 、RS232リモート・コントロールのサポート シャーシ ボタン制御;

Ⅲ詳しい導入

1の入力信号

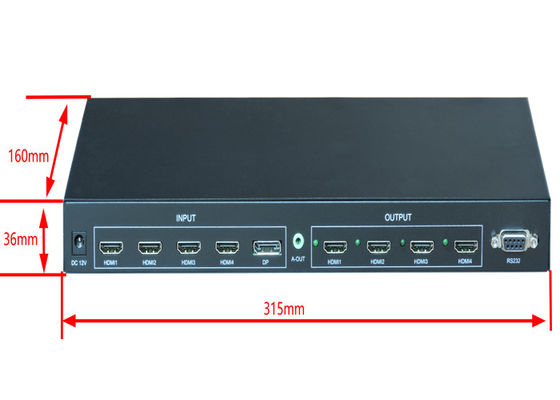

サポート1 DP_1.2（4K@60hz）、1HDMI_2.0の3つのHDMI_1.4の（4K@30hz）入力

2の出力信号

サポート4 HDMI_1.3出力、出力決断は1024* 768@60HZ、1280* 800@60HZ、1280* 720@60HZ、1920* 1080@60HZ、切替可能な1920* 1200@60HZを支える;

サポート1音を接続する音声出力3.5 mmの。

3、マトリックス モード スイッチ機能接続する

ユーザーは接続モードか継ぎ目が無い転換モードを選ぶことができる。DPの入力は接続モードでしか使用することができない。

4の継ぎ目が無いスイッチ機能

サポートHDMIは入力信号4x4の継ぎ目が無いスイッチ機能を、また4つの入力信号を同時に表示するためにスクリーンを支えることができる。

5の接続機能
プロダクトの接続機能は統合された設計である、単一機械は4 HDMI信号の接続の出力を達成単一機械は1x2、2x1、2x2、1x3、3x1、1x4、4x1、等のようなさまざまな接続モードを置くことができる。

機能5.1の180度の回転

180度を回すために表示装置を置くサポート。

5.2機能を保護する端

処理する端の継ぎ目を置いた後変形およびゆがみの効果を達成するためにイメージの部分は、隠れない。

6の制御方式

装置はリモート・コントロールの、シャーシ ボタン、RS-232および中央制御によって制御することができる。
