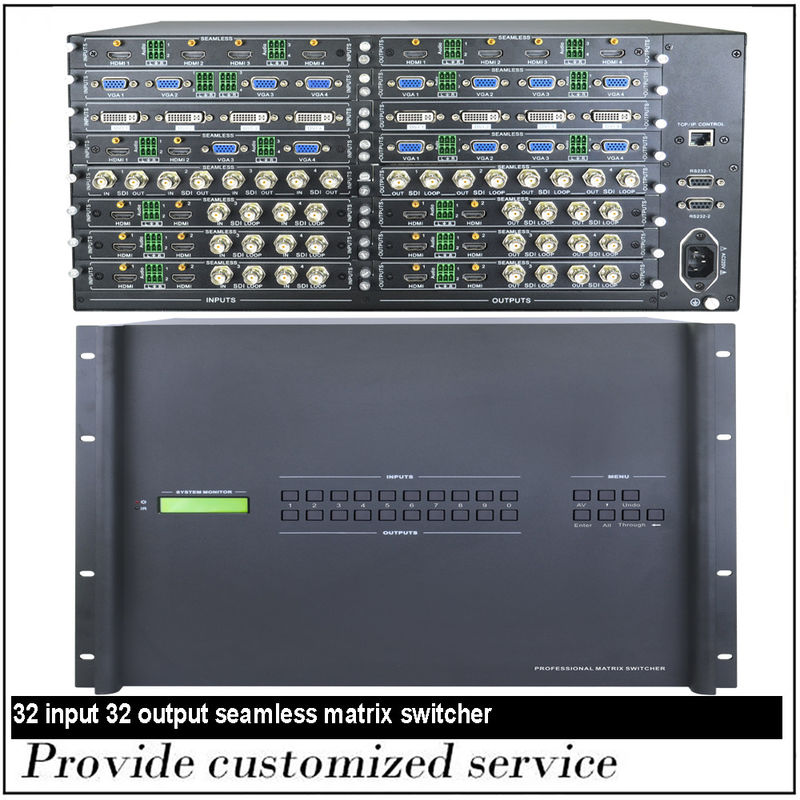

IR リモコン RS232 HDMI スイッチ 4K 32x32 シャーシ

4K 32x32 HDMI マトリックススイッチル リモコン,RS232&フロントコントロール 4K 32x32 シャーシで作成

記述:

4K32x32 HDMI マトリックス スイッチ音声とビデオの両方の信号を切り替える.マトリックススイッチルであるため,任意の入力が任意の出力にルーティングされる.または同じ入力がすべての出力にルーティングされる,または任意の組み合わせを可能にします.1080p 32x32 HDMI マトリックス スイッチは, 32 HDMI アウトプットに 32 HDMI アウトプットを切り替えて配布できるように設計されています保存&リコール用の 16 つのプリセットも搭載.オプションの Crestron & Control4 ドライバーも搭載.

4K 32x32 HDMIマトリックススイッチは,今日のHDMI (ハイデフィニションマルチメディアインターフェース) ルート要求のために作られた最先端のデジタルマトリックススイッチです.32入力から32出力に行くためにあなたのシステムHDM信号をルーティングするために作成されたこの 32×32 HDMI マトリックススイッチは高性能です

カードケージ・チャシスは8つの入力スロットと8つの出力スロットを有する.HDMI入力およびHDMI出力カードは各カードに4つのHDMIコネクタを持つ4つのポートHDMIカードである.32x32 HDMI スイッチに設定しますこの 32x32 HDMI マトリックス スイッチーの構成が示されています.

4K 32x32 HDMI マトリックススイッチは,HDCPキー認証を保証し,ハンドシェイクを内部で管理することで,今日の商用A/V市場への統合のために完全なHDCP内部管理を提供します.4K 32x32 HDMIマトリックススイッチーは,HDCP (High-bandwidth Digital Content Protection) の完全な内部管理システムで,デジタルデータのあらゆる傍受を排除します..

II 特徴

• 4K 最大32のHDMIソースを32台のディスプレイに切り替える
• 16- 頻繁に使用される設定のために保存するプレセット
• HDCP1.4とHDMIのバックコンパティビティ
• 状態のLCDフロントパネル
• 3D パススルーをサポート
• 高速HDMI 1.4 仕様に対応
• フル1080pと4Kをサポート
• DDC 送信をサポートする
• Dolby Digital-True HD と DTS-HD をサポートする
• リモコン,RS-232とフロントパネルのボタンを介して制御
• オプション制御4 ドライバー
• RS-232 完全制御は,第三者の制御システムを組み込むため

パッケージ

HDMI マトリックス 1PC

電源アダプター 1PC

操作マニュアル 1PC

遠隔操作 遠隔操作 遠隔操作 遠隔操作

RS232 シリアルケーブル

IV 仕様

4K 32×32 HDMIマトリックススイッチル 仕様:

■I/O カードボード: 4 - HDMI ポート/カード

■入力コネクタ: HDMI A 女性; T.M.D.S 2.9V/3.3V,75オーム

■ビデオ出力: HDMI A 女性; T.M.D.S 2.9V/3.3V; 75オーム

■増幅:0 dB

■解像度: 4K4まで2:0 クロマ

■コントロールオプション: ボタン,IRリモート&RS232 (9ピン女性Dコネクタ)

■全世界の電源: 100VAC ~ 240VAC, 50/60Hz; 50W

■温度: -10 ~ 50 °C

■作業湿度: 10 ~ 90 度

■規制:CE,FCC,CCC

4K 32×32 HDMIマトリックススイッチル 仕様:

増幅:0 dB

ビデオ信号:HDMI (またはDVI-D)

解像度範囲:最大4K4:2:0 クロマ

4K 32×32 HDMI マトリックススイッチ入力:

■入力: 32 HDMI

■入力コネクタ:HDMI

■入力レベル:TMDS 2.9V/3.3V

■入力インペデンス: 75オーム

4K 32×32 HDMI マトリックススイッチング出力:

■出力: 32 HDMI

■出力接続:HDMI

■出力レベルTMDS 2.9V/3.3V

■出力インペデンス:75オーム

他の4K 32x32 HDMIマトリックススイッチの仕様:

■入力ケーブル距離: ~ 25 フィート AWG24 HDMI 1.4 高速ケーブル

■出力ケーブル距離: ~35フィート AWG24 HDMI 1.4 高速ケーブル

■HDCP管理:DVIとHDMI1.4規格を用いた高帯域幅デジタルコンテンツ保護 (HDCP) に準拠する.HDCP管理技術が組み込まれているため,HDCPキー認証を分析し,内部でハンドシェイクを実現できます..

■シリアル制御ポート:RS-232, 9ピン女性Dコネクタ,ピン構成は2 = TX,3 = RX,5 = GND

IR リモコン: はい

・ フロント パネル コントロール: ボタン

Ⅴ: 応用領域を使用する:
