商品の詳細:
|
| 製品名: | 5x2ビデオ壁のコントローラーUSB/HDMI/VGA/AV TVプロセッサ10のテレビ番組LED/LCDの表示のために接続するスクリーン | 入力信号: | VGA、HDMIのビデオ、USB |
|---|---|---|---|
| 出力信号: | 10 x HDMIの出力 | 音声: | 3.5オーディオ インターフェイスは、左右チャネルをステレオ、AV信号スイッチ同期的に支え、 |
| 制御モード: | RS232、の遠隔、の場合のキー | 電源: | AC 100から240 V |
| 力: | 20W | 次元（1U）: | 1U 19インチの標準的な木枠、442mm （L）*45mm （W） H）*242mm （ |
| 重量（1U）: | 2.5KG | ||
| ハイライト: | 5x2 LCDのビデオ壁のコントローラー,1U LCDのビデオ壁のコントローラー,5x2 TVのビデオ壁プロセッサ |
||

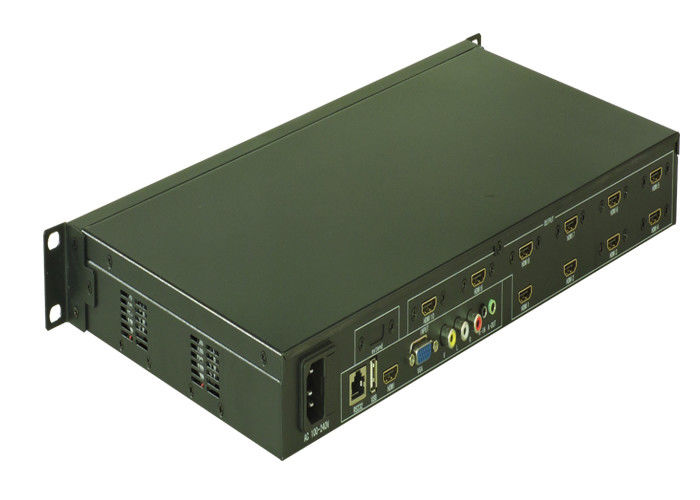

5x2 LCDのビデオ壁のコントローラーUSB HDMI VGAビデオAV TVプロセッサ
5x2ビデオ壁のコントローラーUSB/HDMI/VGA/AV TVプロセッサ10のテレビ番組LED/LCDの表示のために接続するスクリーン
1の製品紹介:
5x2ビデオ壁のコントローラーUSB/HDMI/VGA/AV TVプロセッサ10のテレビ番組LED/LCDの表示のために接続するスクリーン
本当のディジタル信号を維持している間広告の改宗者捕獲するために、ルート、配る多数のビデオ壁に全フォーマット信号を、LCD TVを含んで、した、DLP、血しょう、等in/outのモジュラー ビデオ壁プロセッサ、であるように、偽りなく設計されている。
LM-TV10 2x5の多くの異なったビデオ インターフェイスが付いているビデオ壁のコントローラーは、HDMI、VGA、AVを含み、可聴周波ビデオ（RMVBのように） （エムピー・スリーのように）、USBインターフェイスを通した写真を（JPGのように）単独で解読できるある。音声が付いている各ビデオは一緒に転換することができる。出力HDMIインターフェイス、決断は1080Pであるまたは720Pはユーザーによって、choosen。
5x2ビデオ壁のコントローラーUSB/HDMI/VGA/AV TVプロセッサ10のテレビ番組LED/LCDの表示のために接続するスクリーン
ビデオ壁のコントローラーは遠隔、ボタンおよびRS232によって制御することができる。
2の機能紹介:
1の複数のスクリーン モデル
ユーザーはモジュール設計を採用すること当然の出力モジュールを増加するか、または減らすことができる。そして単一機械は25両立性DVIの議定書の最高HDMI接合箇所信号の出力できる。それはカスケード接続を通して無制限の接合箇所を実現できる;ユーザーの要求に従って、単一機械はカスタマイズされたさまざまな種類の2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2 ectのような複数のスクリーン パターンである場合もある。
2の入力信号

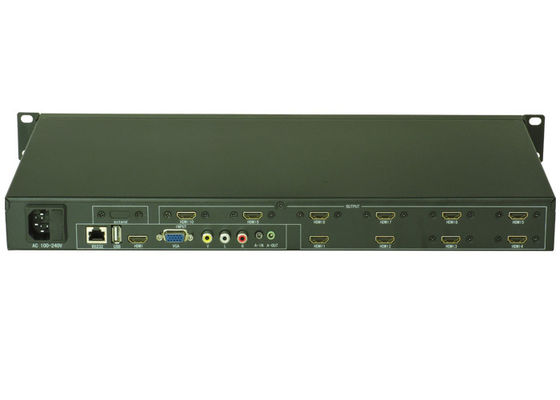

それは4合計の入力信号が1コンポジット映像信号から成っている、1つのVGA、1 HDMI、1 USBを支えることができる;そして可聴周波およびビデオ解読のfuntion、コンポジット映像信号およびVGA信号が付いているHDMIおよびUSBインターフェイスは関連したオーディオ インターフェイスを加える。多くはである何、すべての入力映像信号は同時性の音声出力とに転換できる。続くことはインターフェイス図表である:
3のミラー機能
共通複数のスクリーン プロセッサ、それと180°mirrorが各々の単一の表示装置の方に機能を転覆させることを実現できる比較しなさい。それははっきりとLCDの接合箇所のギャップを減らす、示されているユーザー共同通常のLCD TV.Following時列の上のLCD TVの転覆180°towardイメージをより鮮やかにさせる:
転覆の後の転覆の前
4の機能を消す端
端のブランク機能なしで、すべての共同表示装置にフレームのギャップがある、イメージを引きを視野および不自然に感じることで裂けさせる;端のブランク プロセスの後で変形および引くことなしでより自然で、活発なイメージ。の後で比較の図表はある;
プロセスを消す端の後で機能を消す端なし
5つ、USBは機能を送信する
プロダクトは送信するためにUSBおよび共同機能を支えることができる。LCDの共同基本的な機能を終えた後、ユーザーは共同パターン演劇ただビデオまたはイメージ置くことができる。それは簡単であり、有用、必要性の余分割振りコンピュータまたは他の放送装置、私達だけ私達のプロダクト複数のsceenプロセスでUSBインターフェイスでUディスクを挿入するべきであるする必要がない。
6の主機能
9 HDMIの出力（3×3、2×4、4×2）との***の多数の接続機能
***の1 HDMI、1 DVI、1つのVGA、1 USBの多数のビデオ入力信号
***サポート ミラー機能
***サポートedageのマスク機能
*** RS232をおよびリモート・コントロールは支える
| ビデオ | |
| 議定書 | サポートhdcp1.3議定書、dvi1.0議定書と互換性があるサポートhdmi1.3議定書 |
| 利益 | 0 dB |
| インターフェイス帯域幅 | 2.25Gbps （6.75Gbps合計、色ごとの2.25Gbps） |
| 最高サポート決断 |
HDPC:1920x1200P@ 60_24bit、 HDTV:1920x1080P@60_36bit |
| 時計のジッターをかんだ | <0> |
| 上昇時間をかんだ | <0> |
| 落下時間をかんだ | <0> |
| 最高伝達遅れ | 5nS （±1nS） |
| 切り替え速度 | 200 ns （最大時間） |
| ビデオ入力 | |
| インターフェイス | Vga/dvi-d/hdmi-aの女性インターフェイス |
| 信号強度 | T.M.D.S +/- 0.4Vpp |
| インピーダンス | 50 Ω |
| edidを書き入れなさい | Edidはrewritable住んでいる |
| 推薦された最高の入力間隔 | 1920x1080@60 （Molex TMワイヤーのような証明されたHDMI特別なワイヤーの推薦された使用、）の以下40メートル |
| ビデオ出力 | |
| インターフェイス | Vga/dvi-d/hdmi-aの女性インターフェイス |
| インピーダンス | 50Ω |
| 推薦された最大出力の間隔 | 1920x1200@60 （Molex TMワイヤーのような証明されたHDMI特定のワイヤーの推薦された使用）の以下10メートル |
| 制御タイプ | |
| 連続制御インタフェース | Rs-232、9ピン男性および女性のdタイプ インターフェイス |
| ボード・レートおよび議定書 | ボード・レート:9600のデータ・ビット:8ビットは、ストップ・ビットを:1の同等無し |
| 連続制御港の構造 | 2 = TX、3 = RX、5 = GND |
| 指定 | |
| 電源 | 100VAC | 240VAC、50/60のHzの国際的な適応性がある電源 |
| 温度 | 貯蔵および使用温度:-20° | +70° |
| 湿気 | 貯蔵および使用湿気:10% | 90% |
| シャーシのサイズ | 実際のモデルに応じて |
| プロダクト重量 | 実際のモデルに応じて |
| 平均故障間隔 | 30,000時間 |
| 保証 | 1年の自由な保証、寿命の維持 |
場合のキーの出版物
7のリモート・コントロール機能
リモート・コントロール排他的なカスタム化はのためのである、複数のスクリーン プロセッサの各機能は遠隔調整に従って完全にあり、市場はそれを買うことができない。遠隔cotrollerはsuper-sensitive設計を採用する、従ってそれは間隔のattainability 7から10のメートルであり、調節する複数のスクリーン プロセッサのすべての機能を、設定のような、スイッチ達成、できる。次の映像ショーとして:
8のシステム地勢学
