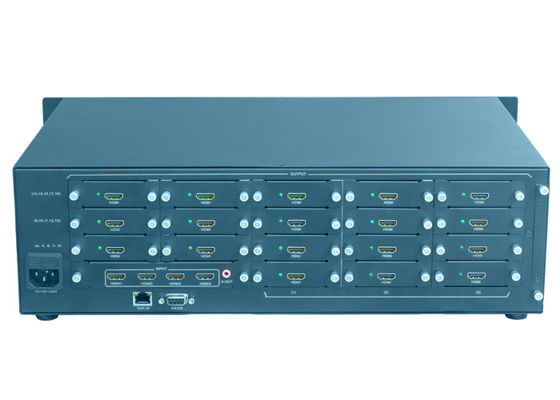

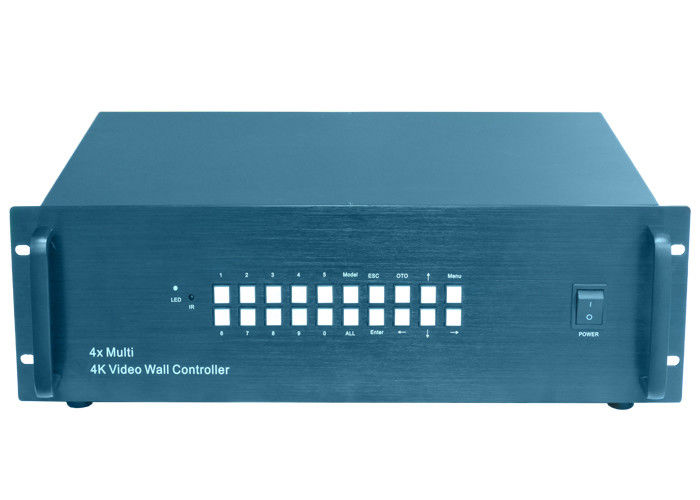

4K 60HZ LCDのビデオ壁のコントローラー4 HDMI信号は16出力を入れた

4K 60HZ LCD Video Wall Controller 4 HDMI Signal Input 16 Output

4入れられた16 Output 4K HDMI Matrix及びVideo Wall Controller

統合されたプロセッサIntroduction:

productisは多機能4Kマトリックス接続の統合されたプロセッサ、Itsの主関数慣習的間の自由な切換えを実現することである

4K二重用途の1台の機械の効果を達成するビデオ壁のコントローラーおよびマトリックス。それはだけでなく、16チャネル4Kのビデオ壁のコントローラーである、

しかし16-outマトリックスのスイッチャ4のまたa。4K HDMI信号入力の4つのチャネルを製品サポート、16までのチャネルをの支える

HDMI信号の出力。

MxNの出力は接続モードで支えられ、4つの4K入力信号は自由に転換することができる。すべての入力信号は接続の表示のための大画面に転換することができ対応する可聴周波およびビデオは同期的に出力である。マトリックス モードでは、それは入出力の任意切換えを支え、継ぎ目が無いスイッチ機能を支え、そして黒いスクリーンなしで速い切換えを実現する。マトリックスはまた1つの表示の4つの入力を同時に表示する4スクリーンの下検分機能を支える。

優秀な機能によって、プロダクトはさまざまなビデオ監視のプロジェクト、大規模な接続のプロジェクト、展覧会場、コントロール センター、等のために適している。

特徴:

***は、4K60HZまで、4つのHDMIの入力、2 HDMI2.0、2 HDMI1.4を下位互換性支える;

***サポートは16まで出力、出力決断1024* 768@60HZ、1280* 800@60HZ、1280* 720@60HZ、1920* 1080@60HZ、1920* 1200@60HZ （接続）を、出力決断転換することができる支える;

自由な切換えを実現する***のカード タイプの接続およびマトリックス オールインワン機械、1つのキー;

***の接続モードは注文MxNの接続を支える;

***はあらゆる表示装置のイメージの180度の回転機能を支え、逆転するために上部LCDスクリーンを支える;

機能を保護する***の端は接続モード横および縦の接続の調節を支える;

***のマトリックス モードは継ぎ目が無いスイッチ機能を支える;

***のマトリックス モードは出力4スクリーンの割れ目の表示を支える;

***はリモート・コントロールを、RS232、TCP-IP （カスタマイズされる）、シャーシ ボタン制御支える;

***の標準的な3Uシャーシは標準的なキャビネットに、直接取付けることができる;

指定:

1、入出力信号

サポート4 HDMI信号入力はシャーシ ボタンを通して、入力信号リモート・コントロール、高リゾリューションサポート4K@60HZ転換し、;

それは16までHDMI信号の出力を支え、出力決断は1920x1080@60HZ、1024* 768@60HZ、1280* 800@60HZ、1280* 720@60HZ、1920* 1080@60HZ、自由に転換することができる1920* 1200@60HZを支える。

2の統合されるマトリックス接続機能

プロダクトはマトリックスおよび接続の機能を統合する。それは慣習的な16チャネルのビデオ壁のコントローラーまたは4入力およびmultiple-outputマトリックスのスイッチャとして使用することができる。ユーザーはリモート・コントロールまたはシャーシ ボタンを通って望ましいモードに自由に転換できる。

3のマトリックス機能

プロダクト マトリックス機能は入出力の任意切換えを実現できるでまた表示画面の4つの入力信号を表示できる下検分機能がある慣習的なマトリックスの自由なスイッチ機能の4入力multiple-outputマトリックス。さらに、黒いスクリーン転換するとき、簡単でおよび速い操作、Theのマトリックスにまた継ぎ目が無い切換えの機能、遅れがない。

4の接続機能
プロダクトの接続機能はモジュラー設計法を採用する。出力モジュールはユーザーのニーズに従って加えられるか、または減らすことができる。単一機械は最大16 HDMI信号の接続の出力を達成できる。ユーザーのニーズに従って、単一機械は3x2のようなカスタマイズされた2x2、3x3、1x2、2x3、Variousの接続モード、2x4、4x2、2x5、5x2、等のどちらである場合もある。

5のリモート・コントロール赤外線

簡単、便利であるマトリックス モードでリモート・コントロールが入出力の接続モードか任意切換えを置くのに使用することができる。

6のシャーシ ボタン制御

シャーシ制御によって、すぐにマトリックス モードか接続モードを転換できる;接続モードを置くことができるまたはマトリックス モードの入出力の任意切換えを実現しなさい。

7のホスト コンピューター制御

ホスト コンピューター ソフトウェアをシリアル ポートを通して接続して、1つのキーのマトリックス モードの入出力の接続モードか任意切換えを置くことができる。

8の中央制御

オールインワン機械をproductmatrix接続しているザ・ザは一般的なコントロール コードを開ける。ユーザーは必要性に従って中央制御システムにコントロール コードを書くことができ集中制御のために中央制御を使用する;

プロダクト地勢学
