商品の詳細:
|
| VGA: | 3.5サポート640*480/85HZへの1920*1200/60HZの1つのオーディオ インターフェイスとのHD15インターフェイスそしてリンク | HDMI: | HDMI 1.4 （HDCP 1.3） DVI 1.0、HDMIは可聴周波を埋め込む |
|---|---|---|---|
| ビデオ: | 自動同一証明NTSCの、PALおよびSECAMの3.5の1つのオーディオ インターフェイスとのリンクのSTetem | USB: | 2.0の標準インターフェースは、埋め込む可聴周波をUディスクを挿入できる;サポート ビデオ、のイメージの、エムピー・スリーの、TXT |
| 音声: | 3.5オーディオ インターフェイスは、左右チャネルをステレオ、AV信号スイッチSTnchronously支え、 | 制御モード: | IRの、の場合のキー |
| 電源: | AC:100から240ボルト | 電源: | 20w |
| 次元（1U）: | 1U 19インチの標準的な木枠、442mm （L）*45mm （W） H）*242mm （ | 重量（1U）: | 2.5kg |
| 投入口: | 1つのチャネルHDMIの投入口 | 出力ポート: | 9つのチャネルHDMIの出力ポート |
| ハイライト: | 20W HDMIのビデオ壁のコントローラー,長さ442mm HDMIのビデオ壁のコントローラー,20W HDMIの壁のコントローラー |
||

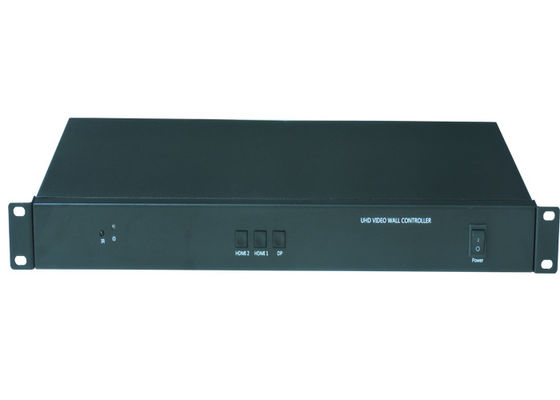

功妙な自由の多角度20W HDMIのビデオ壁のコントローラー
I.インストール手順
あなたの貴重な時間を節約するためには、このマニュアルは公有地の常識をもたらさない
電化製品の使用、
共通の電化製品の常識に続きなさい。装置を使用する前、
すぐによく知られるようになることができるように操作指示を注意深く読みなさい
装置の依託および使用を使って。
II.設置ステップ

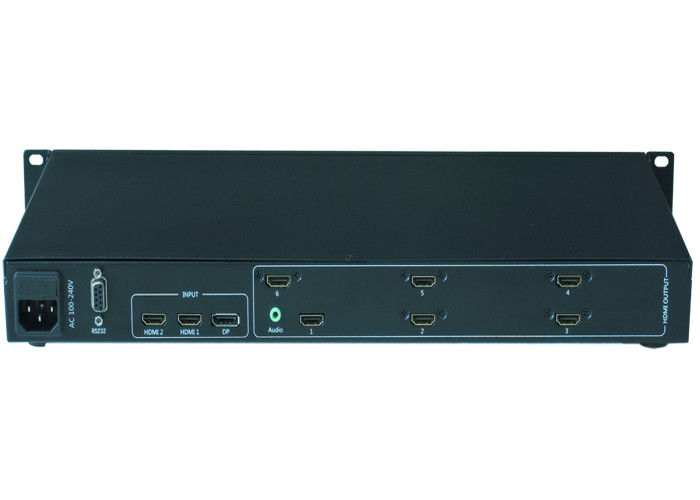

1. 液晶表示装置の単位のHDMIの投入口に接続プロセッサのHDMIの出力を接続しなさい、
そして各表示装置は接続プロセッサのあらゆるHDMIの出力ポートに接続することができる;
2. HDMI1、HDMI2およびDPインターフェイスのどれにでも表示されるべき信号の源を接続しなさい;
3. ビデオ壁のコントローラーをセットアップする時最初に、RS232インターフェイスにの接続する必要がある
連続ケーブルを通したビデオ壁のコントローラー。
設置図表は次の通りある:
III.力
上のケーブルが接続された後、100-240V AC電源で差し込みなさい、
装置の電源スイッチを始動させなさい、
パワー・インジケータ ライトは赤く、装置は働く状態にある;
Ⅳ。 技術的な変数
| 名前 | 指定 |
| 入力信号 | |
| VGA |
3.5の1つのオーディオ インターフェイスとのHD15インターフェイスそしてリンク サポート640*480/85HZへの1920*1200/60HZ |
| HDMI | HDMI 1.4 （HDCP 1.3） DVI 1.0、HDMIは可聴周波を埋め込む |
| ビデオ | 自動同一証明NTSC、PALおよびSECAMの3.5の1つのオーディオ インターフェイスとのリンクのSTetem |
| USB |
2.0の標準インターフェースは、埋め込む可聴周波をUディスクを挿入できる; サポート ビデオ、イメージ、エムピー・スリー、TXT |
| 出力信号 | 9までHDMI信号の出力は1920x1080@60HZまでの出力決断とカスタマイズすることができる。 |
| HDMIインターフェイス | |
| 音声 | 3.5オーディオ インターフェイスは、左右チャネルをステレオ、AV信号スイッチSTnchronously支え、 |
| 他 | |
| 制御モード | IRの場合のキー |
| 電源 | AC:100から240ボルト |
| 共同パターン | クォードの標準的な接合箇所は、単一機械2から9の接合箇所をカスタマイズする |
| 力 | 20W |
| 場合のサイズ | |
| 次元（1U） | 1U 19インチの標準的な木枠、442mm （L）*45mm （W） H）*242mm （ |
| 重量（1U） | 2.5KG |
| 製品名 | 功妙な自由の多角度20W HDMIのビデオ壁のコントローラー |
