製品概要

NSDesignStudio プログラマブルAVオートメーションコントローラーは、プロフェッショナルなAV機器制御、カスタマイズ可能なタッチパネルインターフェイス、ブラウザベースの操作、リモートエンジニアリング、インテリジェントな電源管理を1つの統合プラットフォームに統合しています。システムインテグレーターおよび商用AVプロジェクト向けに設計されたこのシステムは、ディスプレイ、プロジェクター、ビデオプロセッサー、マトリックススイッチャー、オーディオシステム、PTZカメラ、照明、電動カーテン、環境機器、アクセス制御デバイス、その他のサードパーティシステムを一元管理できます。この製品レンジの他の制御プロセッサーとは異なり、NSDesignStudioはAVオートメーションのソフトウェアおよび管理レイヤーに重点を置いています。エンジニアは、ビジュアルデザイン環境を通じて、カスタムユーザーインターフェイスの設計、デバイスコマンドの設定、制御ロジックの作成、ビデオウォールソースと出力の管理、ユーザー権限の割り当て、プロジェクトのアップロードまたはダウンロードを行うことができます。

このコントローラーは、ローカルネットワーク操作に加え、イーサネットまたはインターネット経由でのリモートプログラミング、メンテナンス、アップグレード、プロジェクト転送をサポートします。HTMLウェブモードにより、互換性のあるデバイスは、パブリックネットワーク経由のクラウドサーバーまたはローカルに展開されたウェブサーバーを通じて、ブラウザから制御環境にアクセスできます。

NSDesignStudioは、iPad、iPhone、Android、Windows、タッチパネル、ウェブベースの制御もサポートしています。1つのプログラムされたプロジェクトで複数の制御端末に対応でき、ハードウェアマニュアルによると最大16台のデバイスを同時に接続できます。異なる端末は、オペレーター、管理者、技術者、または部屋のユーザーに合わせて異なるインターフェイスを使用できます。プログラム可能なハードウェア、ビジュアルインターフェイスデザイン、ウェブベースのリモート管理、マルチプラットフォーム制御、自動電源操作の組み合わせにより、NSDesignStudioは基本的な部屋の制御以上の機能が必要なプロジェクトに特に適しています。主な製品の利点

ウェブベースのリモート管理

NSDesignStudioは、クラウドサーバーまたはローカルウェブサーバーを介したブラウザベースのシステムアクセスをサポートしています。

権限のあるユーザーは、次のような機能を実行できます。

インターフェイスアクセス

デバイス制御

プロジェクト編集

プロジェクト保存

• リモートプログラミング
• リモートメンテナンス
• リモートアップグレード
• プロジェクトのアップロードとダウンロード
• このプラットフォームは、パブリック4G/5Gネットワーク経由のリモートブラウザアクセスと、LAN内でのローカルウェブ展開をサポートしています。
• カスタムタッチパネルインターフェイスデザイン
• NSDesignStudioソフトウェアにより、システムインテグレーターは、各部屋、顧客、またはアプリケーションの要件に応じてカスタムグラフィカル制御インターフェイスを構築できます。
• そのデザイン環境には以下が含まれます。

長方形とグラフィカルな背景

マルチステートボタン

テキストと入力コントロール

スライダー

• データコンテナ
• ビデオウォールコントロール
• 信号ソースコントロール
• テーブルコントロール
• 再利用可能なカスタムコンポーネント
• エージェント設定
• インターフェイスエディターは、配置、グループ化、ロック、レイヤー、回転、フォント、透明度、境界線、背景、外観の設定も提供します。
• イベント駆動型ボタン制御
• ボタンは、異なる通常、押下、ホバー状態に設定できます。サポートされているユーザーアクションには以下が含まれます。
• プレス

リリース

ダブルクリック

長押し

• スライド
• 各アクションは以下に割り当てることができます。
• ページ切り替え
• コントロールの非表示
• コントロールの表示

デバイスコマンドの送信

• これにより、シンプルなユーザーインターフェイスと、技術スタッフ向けの高度な制御ページを作成できます。
• マルチプラットフォーム制御
• 1つの制御プロジェクトで複数のオペレーティングプラットフォームをサポートできます。
• iPad

iPhone

Androidタブレット

Androidスマートフォン

• Windowsコンピューター
• 専用タッチパネル
• ブラウザベースのウェブ端末
• ハードウェアマニュアルによると、最大16台の制御デバイスを同時に接続でき、各デバイスは異なるユーザーインターフェイスを使用できます。
• ノーコードビジュアルプログラミング
• プログラミングプラットフォームは、従来のコンピュータープログラミング言語への依存を減らすように設計されています。
• エンジニアは視覚的に制御ページと機能を設定でき、ソフトウェアは自動的に3Dスタイルのボタンを生成し、透明なPNG、WMF、ICO、GIF画像アセットをサポートします。これにより、設計時間を短縮し、その後のメンテナンスやインターフェイスの変更を簡素化できます。

包括的なAVデバイス制御

プログラム可能な制御ホストは、以下の方法で複数の種類のサードパーティ製機器をサポートします。

RS232

RS485/RS422

赤外線

リレー

• 赤外線制御
• IR学習
• TCPサーバー
• UDP
• AC電源管理
• ネットワークプロトコル
• 高度なネットワーク統合
• TCPサーバー操作
• IPv4

DHCP

ARP

ICMP

• IGMP
• UDP
• TCP
• ドメイン名解決
• クラウドサーバーアクセス
• TCPサーバー操作
• カスタマイズ可能なバックグラウンドサーバーは、ネットワークデバイスからのコマンドを受信し、相互接続された中央コントローラーと連携し、互換性のあるサードパーティ製制御ソフトウェアと統合できます。
• 自動電源管理

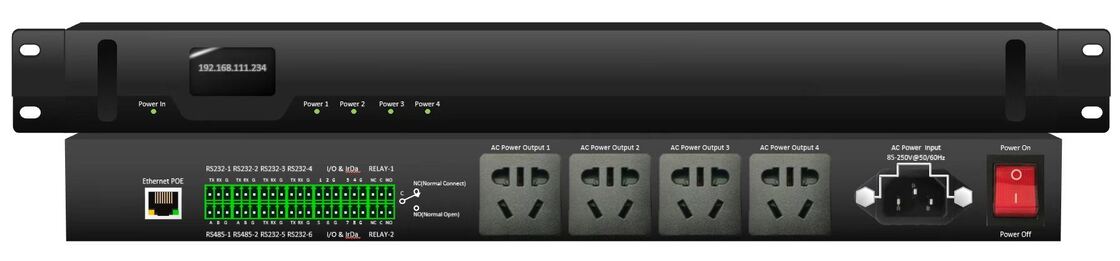

• 製品画像には、対応するフロントパネルの電源ステータスインジケーターを備えた4つの独立して管理されたAC電源出力が表示されています。
• これにより、接続されたAVデバイスをシステムの起動およびシャットダウンシーケンスに組み込むことができ、以下を調整するのに役立ちます。

ディスプレイ電源

プロジェクター電源

オーディオ機器電源

周辺機器電源

• スケジュールされたシステムシャットダウン
• ワンタッチルーム起動
• この電源制御機能により、NSDesignStudioは、製品レンジの他のプログラム可能な制御プロセッサーよりも明確なオールインワンオートメーションポジショニングを実現しています。
• 複雑なオートメーションとトリガーロジック
• プラットフォームは、複数のアクションで構成される複合コマンドシーケンスをサポートしています。アクション間に遅延値を挿入でき、複合コマンドをネストしてより高度なオートメーションワークフローを作成できます。
• トリガーベースの機能は以下に応答できます。

RS232データ

RS485データ

デジタルI/Oステータス

ネットワークコマンド

• 外部センサー
• ユーザーインターフェイスアクション
• 例えば、単一のシーンコマンドでディスプレイの電源をオンにし、プロジェクタースクリーンを下げ、AVソースを選択し、オーディオシステムを調整し、照明レベルを設定し、ビデオ会議プリセットをアクティブにすることができます。
• リモートエンジニアリングとメンテナンス
• システムインテグレーターは、各サイトを訪問することなく、イーサネットまたはインターネット接続を介してリモートでプロジェクトを変更できます。
• サポートされているリモートワークフローには以下が含まれます。

新しいプログラムのアップロード

既存のプロジェクトのダウンロード

インターフェイスの更新

制御コマンドの変更

• リモートメンテナンスの実行
• システムプログラムのアップグレード
• ネットワーク接続された機器のトラブルシューティング
• 技術仕様
• 仕様
• 詳細
• モデル

NSDesignStudio

ローカルプロジェクトのオープン

オンラインプロジェクトのオープン

プロジェクトのアップロード

• プロジェクトのダウンロード
• 最近使用したプロジェクトの管理
• インターフェイス言語の切り替え
• そのメイン設定ツールバーには、インターフェイス編集、出力ノード設定、信号ソース設定、エージェント設定、中央制御設定、ユーザー設定、アップロード、ダウンロード機能が含まれます。
• インターフェイスのカスタマイズ
• システムインテグレーターは、異なる部屋、操作モード、またはユーザーロールごとに異なるページを作成できます。
• 可能なページには以下が含まれます。

ウェルカムページ

会議制御ページ

ソース選択ページ

オーディオ制御ページ

• カメラ制御ページ
• ビデオウォールページ
• 照明制御ページ
• 電源管理ページ
• システムステータスページ
• 技術メンテナンスページ
• プラットフォームは、グローバルページ背景、単色またはグラデーション塗りつぶし、カスタム画像、再利用可能なコンポーネント、アンチエイリアス、透明度、境界線、角丸、グラフィカルレイヤーをサポートしています。
• ビデオウォールおよびソース管理
• 基本的な部屋制御インターフェイスとは異なり、NSDesignStudioには以下の専用設定領域が含まれています。
• 出力ノード

信号ソース

ビデオウォールコントロール

ソースコントロール

• 入力グループ
• 転送ノード
• エージェント設定
• これにより、部屋のオートメーションと分散ビデオ処理およびビデオウォール管理を組み合わせたAVシステムに適しています。ソフトウェアマニュアルでは、AQSシリーズ分散ビデオ処理ノードの使用および制御ソフトウェアとして識別されています。
• ユーザーおよび権限設定
• 異なるインターフェイスページと制御機能は、以下に対して作成できます。
• エンドユーザー

会議室管理者

教師

オペレーター

• システム技術者
• メンテナンスエンジニア
• これにより、権限のないユーザーが高度なシステム設定にアクセスするのを防ぎながら、簡単な日常操作インターフェイスを維持できます。
• 一般的なアプリケーション
• エンタープライズ会議室
• NSDesignStudioは、ワンタッチ会議室操作を提供できます。

ディスプレイとプロジェクター制御

ソース切り替え

オーディオ音量

PTZカメラプリセット

• ビデオ会議
• 照明シーン
• カーテン制御
• 機器電源管理
• 「会議開始」ボタンは複数の協調コマンドを実行でき、「会議終了」ボタンは機器を正しい順序でシャットダウンできます。
• 訪問者トリガーコンテンツ
• ブラウザベースの管理アーキテクチャは、複数の会議室またはコラボレーションスペースを運営する組織に適しています。
• 施設およびAVチームはリモートで以下を行うことができます。

部屋のシステムを確認する

制御インターフェイスを更新する

デバイスコマンドを変更する

部屋のプリセットを維持する

• 改訂されたプロジェクトをアップロードする
• 各部屋に移動せずにシステムにアクセスする
• コマンドおよび制御センター
• コントローラーは以下を統合できます。
• ビデオウォール
• 分散AVノード

マトリックススイッチャー

オペレーターディスプレイ

• PTZカメラ
• オーディオシステム
• アクセス制御信号
• 電源管理デバイス
• オペレーター、スーパーバイザー、メンテナンススタッフ向けにカスタムインターフェイスを設計でき、各ロールに異なるページと権限があります。
• インターフェイスは日常の指導のために簡素化でき、エンジニアリング機能は保護されたメンテナンスページに保持されます。
• 教師またはトレーナーは以下を制御できます。
• インタラクティブディスプレイ

プロジェクター

ドキュメントカメラ

コンピューター

• オーディオシステム
• 録画機器
• 照明
• 電源シーケンス
• インターフェイスは日常の指導のために簡素化でき、エンジニアリング機能は保護されたメンテナンスページに保持されます。
• 講堂および多目的ホール
• オートメーションプラットフォームは以下を調整できます。
• プロジェクションシステム

ステージディスプレイ

オーディオプロセッサー

照明シーン

• 電動スクリーン
• カーテンシステム
• ソース機器
• 訪問者トリガーコンテンツ
• プレゼンテーション、式典、トレーニングセッション、パフォーマンス、ビデオ会議用にプリセット操作モードを作成できます。
• 博物館および展示スペース
• NSDesignStudioは以下を制御するために使用できます。
• プラットフォームは以下に適しています。

デジタルサイネージ

インタラクティブスクリーン

照明シーン

• スケジュールされたメディア再生
• 環境センサー
• 機器電源
• 訪問者トリガーコンテンツ
• ブラウザベースのメンテナンスにより、プロジェクトコンテンツと制御インターフェイスをリモートで更新できます。
• ホテルおよび会議センター
• プラットフォームは以下に適しています。
• 役員室

バンケットホール

VIP会議室

会議センター

• トレーニングルーム
• 多目的イベントスペース
• ゲスト、ホテル従業員、イベントオペレーター、AV技術者向けに個別のインターフェイスを作成できます。
• 分散AVおよびビデオウォールプロジェクト
• NSDesignStudioにはビデオウォールコントロール、ソース設定、出力ノード管理、分散ノードサポートが含まれているため、AVオートメーションとネットワークビデオ配信を組み合わせたプロジェクトに特に適しています。
• 一般的な展開には以下が含まれます。

セキュリティコントロールルーム

交通管理センター

緊急オペレーションセンター

コーポレートエクスペリエンスセンター

• 展示ホール
• キャンパス監視ルーム
• NSDesignStudioを選択する理由
• NSDesignStudioソリューションは、従来のセントラルコントロールプロセッサーの代替として位置づけられていません。その主な価値は、以下の組み合わせにあります。
• プログラム可能な制御ハードウェア
• ビジュアルユーザーインターフェイスデザイン

分散ビデオノード管理

ウェブベースのリモートアクセス

• クラウドプロジェクト転送
• マルチプラットフォームタッチコントロール
• 自動機器電源管理
• リモートエンジニアリングとメンテナンス
• これにより、カスタマイズされたユーザーエクスペリエンスを提供し、設置後の複数のAVシステムを効率的に維持する必要があるシステムインテグレーターに特に適しています。
