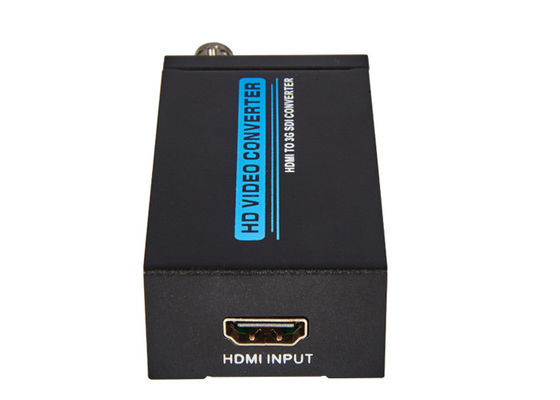

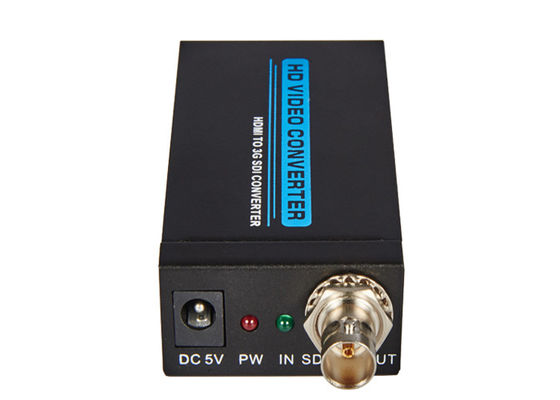

HDMI1.3 HDCP1.1/1.2のSD/HD/3G SDIのコンバーターへの1080P小型HDMI

1.0導入

SDIのコンバーターへの小型HDMIは最高を保障している間HDMI信号がSDIの表示で示されているようにする

損失なしで高リゾリューション信号を与える2.970 Gbit/sのビット・レート。専門家のためにこれは意味する

長距離伝達のためのSDIに音声が付いているあなたの高いdef HDMI信号を変えることは今容易であること

そしてSDIの表示のあなたの仕事を表示しなさい。

2.0特徴

***はHDMI1.3 HDCP1.1/1.2を支える;

***はSDIの表示のHDMIの源を示す。;

SDIインターフェイスは2.970 Gbit/s、2.970/1.001 Gbit/sのbitratesで作動する、;

1.485 Gbit/s、1.485/1.001 Gbit/sおよび270 Mb/s.;

***はHDMIの入力タイミングを支える:480i@59.94、576i、720p@50/59.94/60、

1080i@50/59.94/60、1080p@23.98/24/25/29.97/30/50/59.94/60。;

***はSDIにHDMI信号を変える:480i/576iへのSD-SDI （270のMbit/sのbitratesのSMPTE 259M-C、）

720p/1080iへのHD-SDI （SMPTE 292M、のbitratesの1.485 Gbit/sまたは1.485/1.001 Gbit/s） 1080pへの3G-SDI

（2.970 Gbit/sおよび2.970/1.001 Gbit/sのbitratesのSMPTE 424M/425M-AB、）。

***はSDIの出力間隔を100メートルまで（3G-SDI）、200メートル（HD-SDI）、または300メートル（SD-SDI）支える;

HDMI1.3 HDCP1.1/1.2のSD/HD/3G SDIのコンバーターへの*** 1080P小型HDMI

3.0包装の付属品:

この単位を使用するように試みる前に包装を点検し、以下の項目が含まれていることを確かめなさい

出荷のカートン:

（SD/HD/3G SDIのコンバーターへの1） 1080P小型HDMI------------------------------1Pcs

（2） 5V DC電源のアダプター---------------------------------------1Pcs

（3の）利用者マニュアル---------------------------------------------------1Pcs

4.0指定

投入口---------------------------------------------------------------------------1つのx HDMI;

出力ポート---------------------------------------------1つのx BNC （SDI/HD-SDI/3G-SDI）;

SDIの伝送速度----------------------2.970 Gbit/sおよび2.970/1.001 Gbit/s

In/Outputの決断------480i、576i、720p@50/59.94、60、1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

電源--------------------------------------------------------------------------DC 5V;

ESDの保護人体モデル---------------------±8kV （エアギャップの排出）

±4kV （接触の排出）;

次元-----------------------------------------------------82mm x 43.5mm x 23mm;

重量------------------------------------------------------------------------------------150g;

実用温度----------------------------------0°C | 40°C/32°F | 104°F;

保管温度------------------------------------20°C | 60°C/-4°F | 140°F;

elative湿気-------------------------------------20 | （不凝縮） 90% RH;

パワー消費量（最高）-------------------------------------------------------------5W;

製品名-----------------HDMI1.3 HDCP1.1/1.2のSD/HD/3G SDIのコンバーターへの1080P小型HDMI;

5.0関係および操作

5.01 HDMI信号の源とHDMIの入力間のHDMIケーブルを接続しなさい

コンバーターの。

5.02コンバーターとSDIの表示間の同軸ケーブルを接続しなさい。

5.03コンバーターと出口間の力のアダプターを接続しなさい。

5.04開いたHDMI信号の源および表示の電源。選びなさい

投入口、そしてそれ対応する働く。
