商品の詳細:
|
| SDIの伝送速度: | 2.970 Gbps、1.485 Gbps | SMPTEの標準: | 425M水平なA及びB、424M、292M、259M-C |
|---|---|---|---|
| SDIケーブルの間隔: | 3G/HD/BELDEN 1694Aケーブルが付いている100/200メートルまで | HDMIケーブルの間隔: | 10mの8/12ビット |
| パワー消費量: | 5W | 次元: | （h） 110mm （W）×288mm （D）×32 mm |
| 重量: | 750 g | シャーシ材料: | 金属 |
| ハイライト: | 2.970Gbps HDMIのコンバーター,5W HDMIのコンバーター,1.485Gbps SDIのコンバーター |
||

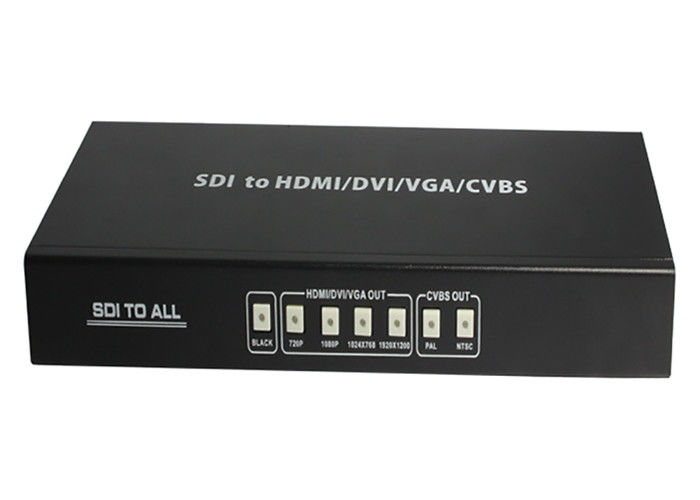

2.970Gbps HDMIのコンバーター
SDIの計数装置のコンバーターへのすべて
1. 導入
すべての計数装置のコンバーターへのSDIはHDMI/DVI/VGA/Compositeの港の表示で示されているSD、HDおよび3G-SDI信号を可能にする。これは専門家が能力に表示をこれらののジスプレー物に与えている間彼らのSDI信号を配り、拡張することは今容易であることを意味する。なお、L/Rの音声出力のユーザーのおかげで間、それらの許可によって3G-SDI設計利点のユーザー ループによってSDIおよびHDMI/DVI/VGA/Compositeの両方港の表示の同時ショーの内容アナログの可聴周波フォーマットを出力できる。
2. 特徴
サポート自動検出を用いるSD-SDI、HD-SDIおよび3G-SDI入力信号;
同時のサポートHDMI/DVI/VGA/CompositeおよびSDI （バイパス）の出力;
SDIインターフェイスは2.970 Gbit/s、2.970/1.001 Gbit/sのbitratesで作動する、
1.485 Gbit/s、1.485/1.001 Gbit/sおよび270 Mb/s;
SDI入出力間隔を100メートルまで（3G-SDI）、200支える
メートル（HD-SDI）、または300メートル（SD-SDI）;
HDMI/DVI/VGA/CompositeにSDI信号を量りなさい:
1. HDMI/DVI/VGAのタイミング:1280x720,1920x1080,1024x768,1920x1200;
2.合成のフォーマット:PAL、NTSC;
サポートSDI入力モード:
1. SD-SDI （270のMbit/sのbitratesのSMPTE 259M-C、）
2. HD-SDI （1.485 Gbit/sおよび1.485/1.001 Gbit/sのbitratesのSMPTE 292M、）
3. 3G-SDI （2.970 Gbit/sのbitratesのSMPTE 424M/425M-AB、
2.970/1.001 Gbit/s）
Øは黒いスクリーン信号の出力を支える;
Øはループ出力を同等にし、再時間を記録した;
アナログ2CHへのØの代わりとなる音声出力;
パッケージの内容
すべての計数装置のコンバーター1pcsへのSDI
12V/2.5A DC電源のアダプター1pcs
操作解説書1pcs
3.指定
SMPTEの標準................................................ 425M水平なA及びB、424M、292M、259M-C
SDIの伝送速度..................................... 2.970Gbps、2.970/1.001Gbps、1.485Gbps、
1.485/1.001Gbpsおよび270Mbps

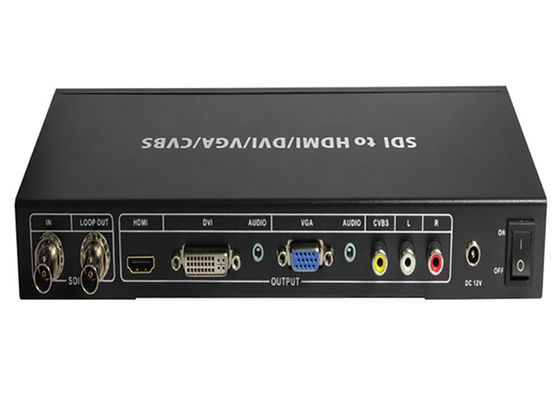

投入口........................................................... 1×BNC （SD/HD/3G-SDI）
出力ポート........................................................... 1×BNC （SD/HD/3G-SDIのバイパス）、
1×HDMI （タイプ コネクター）、
音声との1×DVI
音声が付いている1x VGA
R/Lの1×Composite
ESDの保護..................................................人間ボディ モデル:
±8kV （エアギャップの排出）
±4kV （接触の排出）
SDIケーブルの間隔............................................. 3G 100mまで（BELDEN 1694Aケーブル）
HD 200mまで（BELDEN 1694Aケーブル）
SD 300mまで（BELDEN 1694Aケーブル）
（h）次元.......................................................... 110mm （W）×288mm （D）×32mm
重量........................................................................ 750g
シャーシ材料の.........................................................金属
実用温度..............................................0 ˚C~40 ˚C/32 ˚F~104の˚F
保管温度.................................................. −20 ˚C~60 ˚C/−4 ˚F~140の˚F
相対湿度........................................................ 20~90% RH （不凝縮）
パワー消費量......................................................... 5W
