商品の詳細:
|
| 連続制御港:: | DB9 RS232のメス コネクタ | 議定書: | TCP/IP |
|---|---|---|---|
| 電源: | 23W | 次元:: | 437x318x88mm （耳なしで）;483x318x88mm （耳と） |
| 投入口:: | 4 x HDMI | 出力ポート:: | 12のxのhdmi及び4 CH 3G-SDI |
| 利益: | 0 dB | 制御方式: | イーサネットによるRS-232、ボタンおよびTCP/IP制御 |
| ハイライト: | UHDのビデオ マトリックスのスイッチャ,SDIはビデオ マトリックスのスイッチャを出力した,4Kモジュラー マトリックスのスイッチャ |
||

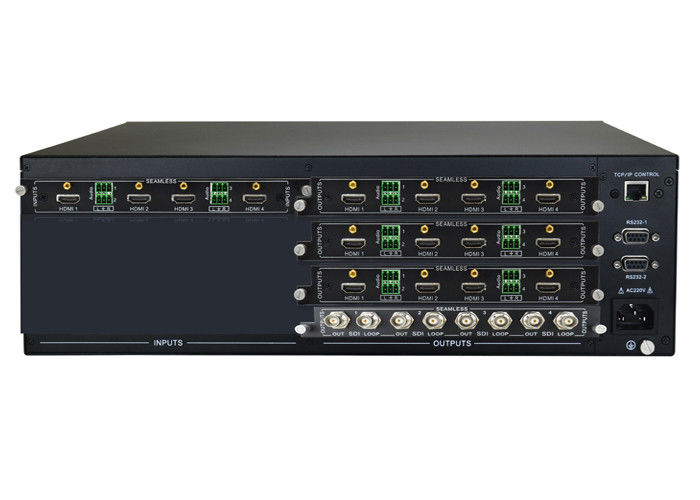

4 Hdmiのモジュラー4K UHDのビデオ マトリックスのスイッチャはSDIの出力を入れた
4K UHDの4 hdmiの入力12 hdmi及び4 CH SDIの出力が付いているモジュラー ビデオ マトリックスのスイッチャ
1. 概観
任意モジュラー入力カードは次の関係を含んでいる:HDMI、DVI、VGA、HDBaseT （RS232および二方向のワイドバンドIRと）、
HD15 （VGA-UXGA、RGBHV、RGBS、RGsB、RsGsBsの構成のビデオ、Sビデオによるデジタル スケーリングの繊維光学およびアナログのビデオ
コンポジット映像信号）。モジュラー出力カードは次の関係を含んでいる:HDMI、SDI、DVI、VGA、HDBaseTおよび繊維光学。
ステレオに可聴周波に埋め込むことはHDMIの入力カードでアナログの音声がディジタル信号に挿入されるように支えられる。ステレオの可聴周波缶
またHDMIまたはHDBaseTの出力カードを使用して非埋め込まれるため。高度EDID管理はステレオの音声だけ出力するために源を制限する
付けられた表示からの原産のビデオ・データを競争している間。このシステムはアナログの音声が組み合わせられたデジタル ビデオによって転換するようにする
付加的な可聴周波マトリックスのスイッチャのための条件の除去。
明確なボタンの帽子は各取付けのためにカスタマイズすることができるフロント・パネルで読解可能なテキストを提供する。IR、RS232による制御、
TCP/IPは第三者の制御システムに選択の広い範囲を提供する。10のプログラム可能な事前調整は形成の有効な方法を提供する
共通の使用法パターンのためのビデオおよび可聴周波配分。
2.特徴
HDMI及びHDBaseTによる4K UHDの決断
支えられた関係:VGA、SDI、DVI、HDMI、HDBaseT及び繊維光学
高い帯域幅10.2までGbps
拡張性に基づいて入力/出力のモジュラー カードを加えなさい
交差点の超切換え
高度HDCP及びEDID管理
ホットスワップ対応の設計
明確な照らされたボタン
IR、イーサネット及びRS-232による制御
10の全体的な事前調整
転換及び状態のためのフロント・パネルLCD
フロント・パネルの保証ロック
3 RUの棚取付け可能なアルミニウム エンクロージャ
3.Specification.
入力/出力の関係:
シャーシは入った:4枚のxの入力カード
シャーシの出力:4枚のxの出力カード
各入力/出力のための帯域幅:340のMHz （10.2 Gbps）
入出力インピーダンス:75オーム
切り替え速度:200ns （最高）
利益:0 dB
最大遅延:5nS （+/- 1nS）
制御:
連続制御港:RS-232の9ピン女性Dコネクター
Pin構成:2 = TX、3 = RX、5 = GND
フロント・パネル制御:ボタン
イーサネットによるTCP/IP制御
概要及び環境:
材料:黒はアルミニウム フレーム サイズを塗った:3つのRUの棚のシャーシ
湿気:10% | 90%
実用温度:+40° C （+32°への+104° F）への0°
作動の湿気20%に90%、不凝縮
保管温度-10°から+60° C （+14°への+140° F）
貯蔵の湿気20%に90%、不凝縮
取付け:取付け可能悩ましなさい
力、ESD及び規定する
国際的な電源:110VAC | 240VAC、50/60Hz
パワー消費量:十分に住まれる135ワット
ESDの保護:15kV
規定する:セリウム、RoHs、FCC
場合次元:483x317x133mm （3U）
プロダクト出荷の重量:7.71 kg （17のlbs。）
4. 適用を使用して:
