商品の詳細:
|
| TRASNMITTER: | 送信機 | インターフェイス: | SDIの出力（女性BNC）;HDMIの出力（タイプ女性）;DC入力（4pin LEMOの女性） |
|---|---|---|---|
| 供給電圧の範囲: | 7-36V DC | 伝送範囲: | 150メートル |
| パワー消費量: | < 6W=""> | サイズ: | （H） L X W X:95.4*152.2*26mm |
| 入れられたビデオ フォーマット: | SDI:3G、HDおよびSD-SDI （自動選択される）:HDMI:525i、625i、720p 50/59.94/60、1080i 50/59.94/60、1080p23.98/24/25/29.9 | ビデオ プロセス カラーの深さ: | RSSI青い（5つのLEDs）;リンク黄色い;ビデオ緑 |
| ハイライト: | SDI HDMIの無線エクステンダー,150m HDMIの無線エクステンダー,150m HDMI Wifiのエクステンダー |
||

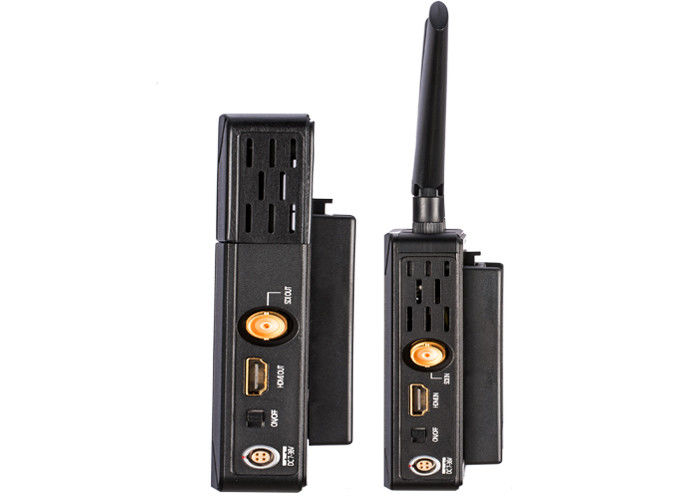

潜伏のない無線エクステンダー150メートルの3G SDI HDMIの

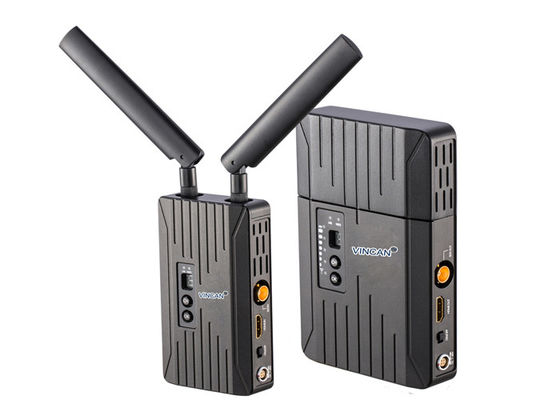

潜伏のないPRO150,150メートルWHDI HDMI&3G-SDIの無線エクステンダー
特徴:
1. 野戦砲兵中隊のために便利なソニーF970電池のバックルは取り替え取付け。
2。すべての入出力港に+-8 kV ESDの保護レベル（HBMの接触の排出）がある。差し込みなさい及び遊びなさい–ソフトウェアは要求されない。
3.専門標準的な4ピンLEMOパワー プラグ。
4。工場の独特なTX （送信機）に組み合わせられる各RX （受信機）。
5.強い冷却および耐久性の産業金属そしてプラスチック ケース。
6. RXの作り付けの指向性アンテナ。
7.無線力状態、ビデオ状態および受信機RSSIのための信号の表示器。
8。堅い携帯用ケース水および衝撃の証拠をプロダクトに提供するため。
指定
|
|
|
/ |
|
SDI:3G、HD、 |
|
|
|
|
|
|
そしてSD-SDI （自動選択される）: |
|
||
|
|
|
|
|
|
||
|
出力ビデオ フォーマット |
|
|
|
HDMI:525i、625i、 |
|
|
|
|
|
|
720p 50/59.94/60、 |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60、1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ビデオ プロセス カラーの深さ |
|
リンク黄色い;ビデオ緑 |
|
RSSI青い（5つのLEDs）;リンク黄色い; |
|
|
|
|
|
ビデオ緑 |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
周波数帯域 |
|
中国と構成可能5.1-5.9GHz |
|
中国と構成可能5.1-5.9GHz |
|
|
|
|
北アメリカ、ヨーロッパ、等 |
|
北アメリカ、ヨーロッパ、等 |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
調節モード |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
伝達力 |
|
最高15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
受信機の感受性 |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
占められた帯域幅 |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
温度較差 |
|
0-40℃ （働く温度）; |
|
0-40℃ （働く温度）; |
|
|
|
|
|
-20-60℃ （保管温度） |
|
-20-60℃ （保管温度） |
|
|
|
|
|
|
|
|
|
|
取付け
1) カメラのビデオ源の出力が良くあり、HDのモニターが動力を与えられ、接続されたビデオ入力に転換することを保障しなさい
港。
2) 2本のTXのアンテナが取付けられていることを保障しなさい。最適の結果のために二重アンテナを「Vの形で」置き、妨げる物がないラインをの維持しなさい
送信機と受信機間の視力。次あなたの参照のための図
3) すべての入力、出力SDIまたはHDMIケーブルを接続される保障しなさい。
4) 送信機および受信機が両方電池かDC入力によって動力を与えられることを保障しなさい。それからそれぞれ送信機および受信機の電源スイッチを始動させなさい。パワー・インジケータはそれからつく。
5) 送信機および受信機が同じ周波数と置かれることを保障しなさい。
6) カメラがつき、ビデオ入力が良ければ、TXの側面のビデオ表示器はつく。
7) RXがTXのワイヤレス リンクを終えた前に、RSSIの表示器およびビデオ表示器は消えている;ワイヤレス リンクが行われるとき、RSSIの表示器は
最初につけ、信号強度を示しなさい。受信機が空気インターフェイスからの無線ビデオ常態を内部的に検出すれば、ビデオ
表示器はつく。それの前に、受信機のSDIまたはHDMIのビデオ港に接続されるHDのモニターがあればそれはOSDをの表示する
次図で同様に接続するリンク。
8) システムはリンク強さおよびシグナル チャネルの状態によってリンクを、組み立てる20-30秒を過ごす。ワイヤレス リンクがある時
RSSIライトを照らし確立し、現在の無線信号強度を示す、VIDOの表示器は、接続されたHDのモニターつき
実時間ビデオおよび音声をする。
頻度選択
無線輸送システムは5.1-5.9GHz周波数帯域ではたらき、他の認可されたまたは主義バンドに柔軟にへの形成することができる
異なった全体的な地域を収容しなさい。送信機のフロント・パネルは頻度選択ボタンを（実例の下で見なさい）特色にする、
最大4つの実行可能な周波数チャネルを提供し、最大4つの同時受信機の単位を支える。
