商品の詳細:
|
| 決議: | 4k*2k 60Hz (YUV 4:2について | WDMフィルター: | 統合された1310nm/1550nmフィルター |
|---|---|---|---|
| 入力・出力信号: | TMDSレベル (DVI1.0 に準拠する) | モジュール次元（mm）: | 59.5LX20.0WX10.5H |
| 光コネクタ: | 1X LCコネクタ | 電気コネクター: | HDMIプラグ |
| 推奨 繊維: | OM3 MM ファイバーまたはシングルモードファイバー | 距離を伸ばす: | 300m |
| ハイライト: | 300m HDのビデオ エクステンダー,1310nm HDのビデオ エクステンダー,1550nm小型HDMIのエクステンダー |
||
1xLC ミニ 300m HDビデオ拡張子 1310nm 1550nm HDMIプラグ
1xLC HDMIファイバー拡張子 1310/1550nm 300m
特徴:
***解像度は3840*2160/30Hzまで44 について
***支持する解像度 3840*2160/30Hz2について
***DVIデータをOM3MMFまたはSMFファイバーで最大300mまで拡張する.
***HDCPをサポートする.
***1x LC OM3 MM ファイバーまたは SM ファイバーを搭載した取り外す機能.
***モジュールは,HDMIプラグを採用することで,グラフィックソースとディスプレイに直接接続できるほどコンパクトである.
***送信機と受信機のための2つの (2) +5V DC電源アダプターを含む.
***マイクロUSB-B電源コネクタ
***RFI/EMIの排出量がほとんどないデータセキュリティと,銅導体がないためにビデオ品質の喪失
応用:
***医療機器,航空,交通管制,工場,銀行用のデジタルFPD,PDP,プロジェクター
***会議室やオーディトリアのデジタルFPDとプロジェクター
***リモートシステムからのフルモーショングラフィックディスプレイを表示するデジタルFPDのキオスク
***公共のサイトで情報を表示するPDP
***道路やスタジアムのLED看板
応用図:

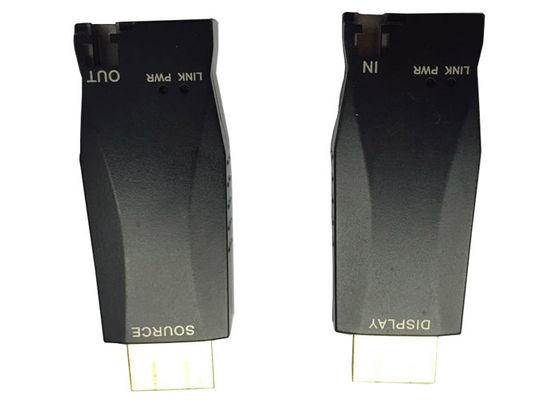

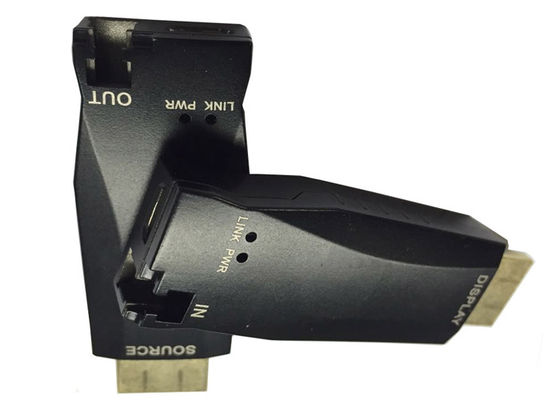

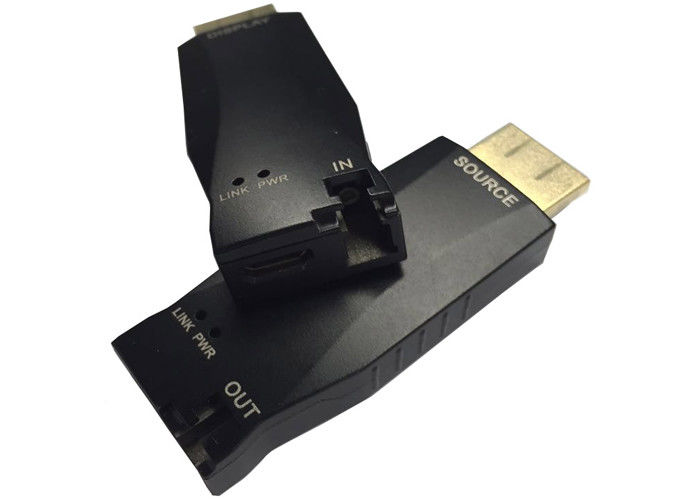

商品の写真:
記述:
WLHDMI-304S-TR オプティカル拡張モジュールは,それぞれLCコネクタとHDMIプラグを備えた送信機モジュールと受信機モジュールで構成されている.用者は,端にLCフェルルを持つ光ファイバーケーブルの長さを選択することによって,自己の裁量で延長長さを決定することができます.選択されたOM3マルチモードガラスファイバーまたはシングルモードファイバーのモダル帯域幅の限界まで拡張可能なグラフィックTMDS信号を提供しています.
WLHDMI-304S-T と WLHDMI-304S-R の間の通信は双方向で,TからRへのデータレートは1310nmで10.2Gb/sで,RからTは1550nmで250Mb/sで,1310nmと1550nmの光信号は,1つのファイバーに多重化され,HDMI拡張子内側には1310/1550nmのWDMフィルタがあります..
WLHDMI-304S HDMI エクステンダー対応 HDMI 1.4 規格,対応解像度は 3840*2016/30Hz (YUV 4:4:4) または3840*2016/60Hz (YUV 4:2OM3MMFとSMFで300mまでの距離をサポートします.
拡張装置は以下の3つの部分から構成される.
- 1つの送信機; P/N: WLHDMI-304S-T
- 1 つの受信機; P/N: WLHDMI-304S-R
- 2つのACアダプタ 110V-240V DC 5V 1A出力
テクニカル仕様
-仕様
-一般仕様
|
|
パラメータ |
仕様 |
|
決議 |
4k*2k 30Hz |
3840×2160/30Hz (YUV 4:4:4) |
|
4k*2k 60Hz |
3840×2160/60Hz. ((YUV 4:2について |
|
|
構成要素 |
Tx モジュールのレーザーダイオード |
1310nm FPレーザーと 1550nm PIN PD |
|
Rx モジュールの光ダイオード |
1550nm FPレーザーと 1310nm PIN PD |
|
|
WDMフィルター |
統合された1310nm/1550nmフィルター |
|
|
電気 |
入力・出力信号 |
TMDSレベル (DVI1.0 に準拠する) |
|
データ転送率 (グラフィックデータ) |
最大3.4Gbps |
|
|
最大ピクセルクロック周波数 |
340Mb/s |
|
|
最大ビデオビットレート |
10.3Gb/s |
|
|
Rx出力の終わりの合計ジッター |
最大 309 PS |
|
|
曲げたインターチャネル |
最大 6 ns |
|
|
オプティカル |
リンク電力予算 |
最低8.5dB |
|
メカニカル |
モジュールの寸法 (mm) |
59.5LX20.0WX10.5H |
|
コネクタ |
オプティカルコネクタ |
1X LCコネクタ |
|
電気コネクター |
HDMIプラグ |
|
|
推奨 繊維 |
OM3 MM ファイバーまたはシングルモードファイバー |
|
|
距離を伸ばす |
300m |
|
絶対最大格付け
|
パラメータ |
シンボル |
最低値 |
最大 |
単位 |
|
供給電圧 |
VCC |
- ゼロだ3 |
+6だ0 |
V |
|
入力・出力電圧 |
ビン/アウト |
- ゼロだ3 |
VCC |
V |
|
動作温度 |
トップ |
0 |
70 |
°C |
|
相対的な操作湿度 |
RHop |
5 |
80* |
%RH |
|
貯蔵温度 |
トゥー |
- 40歳 |
+ 85 |
°C |
|
貯蔵 比較的湿度 |
RHsto |
5 |
95* |
%RH |
運用条件
送信機モジュール (E-to-O変換)P/N WLHDMI-302S-T
|
|
パラメータ |
シンボル |
最低値 |
典型的な |
最大 |
単位 |
|
電源 |
供給電圧 |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
供給電流 |
ITcc |
- |
280 |
320 |
mA |
|
|
権力 の 消耗 |
PRX |
- |
1.4 |
1.76 |
W |
|
|
電源の断断 |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
データ入力負荷 |
RLD |
|
50 |
|
オー |
|
グラフィック供給電圧 |
GVCC |
+3だ1 |
+3だ3 |
+3だ5 |
V |
|
|
単端出力振動電圧 |
GVISWING |
0.4 |
- |
0.8 |
V |
|
|
オプティカルリンク |
10.2Gb/s 送信機 |
|||||
|
オプティカル出力 |
ポ |
-6本0 |
|
0 |
dBm |
|
|
データレート |
B について |
|
10.3 |
|
Gbit/s |
|
|
波長を受信する |
λ |
1260 |
1310 |
1360 |
nm |
|
|
緊急事態 |
ほら |
3.5 |
|
7 |
dBm |
|
|
Δλ |
|
|
|
2 |
nm |
|
|
250Mb/s 受信機 |
||||||
|
光電源を受信する |
ポ |
-25歳 |
|
0 |
dBm |
|
|
データレート |
B について |
|
250 |
|
Mbit/s |
|
|
波長を受信する |
λ |
1490 |
1550 |
1610 |
nm |
|
|
シグナル 検知 良好 |
SDg |
|
|
-25歳 |
dBm |
|
|
シグナル検出失敗 |
SDf |
-27歳 |
|
|
dBm |
|
|
リンク電力予算 |
Pbgt |
9.0 |
|
|
dB |
|
|
総ジッター |
トリ・ジッター |
|
|
309 |
ps |
|
受信機モジュール P/N: WLHDMI-302S-R:
|
|
パラメータ |
シンボル |
最低値 |
典型的な |
最大 |
単位 |
|
電源 |
供給電圧 |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
供給電流 |
IRcc |
- |
280 |
320 |
mA |
|
|
権力 の 消耗 |
PRX |
- |
1.4 |
1.76 |
W |
|
|
電源の断断 |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
データ出力負荷 |
RLD |
|
50 |
|
オー |
|
グラフィック供給電圧 |
GVCC |
+3だ1 |
+3だ3 |
+3だ5 |
V |
|
|
単端出力振動電圧 |
GVISWING |
0.4 |
- |
0.8 |
V |
|
|
オプティカルリンク |
10.2Gb/s 受信機 |
|||||
|
光電源を受信する |
ポ |
-14歳5 |
|
0 |
dBm |
|
|
データレート |
B について |
|
10.3 |
|
Gbit/s |
|
|
波長を受信する |
λ |
1260 |
1310 |
1360 |
nm |
|
|
シグナル 検知 良好 |
SDg |
|
|
-14歳 |
dBm |
|
|
シグナル検出失敗 |
SDf |
-15歳 |
|
|
dBm |
|
|
リンク電力予算 |
Pbgt |
8.5 |
|
|
dB |
|
|
総ジッター |
トリ・ジッター |
|
|
309 |
ps |
|
|
250Mb/s 送信機 |
||||||
|
オプティカル出力 |
ポ |
-9番目0 |
|
-3 |
dBm |
|
|
データレート |
B について |
|
250 |
|
Mbit/s |
|
|
波長を受信する |
λ |
1490 |
1550 |
1610 |
nm |
|
|
緊急事態 |
ほら |
9 |
|
|
dBm |
|
|
Δλ |
|
|
|
4 |
nm |
|
光ファイバーケーブルの推奨仕様
|
パラメータ |
条件 |
仕様 |
|
繊維の種類 |
|
OM3 MMファイバーまたはSMファイバー |
|
繊維ケーブルの衰弱 |
SM ファイバー λ = 1310nm |
最大0.5dB/km |
|
OM3 MM 繊維 λ = 1310nm |
最大3.5dB/km |
|
|
拡張距離 |
SM 繊維 |
300m |
|
OM3MMファイバー |
300m |
|
|
斜め |
|
最大 0.4ns |
|
挿入減衰 |
|
最大0.5dB |
|
総光学衰弱 |
330フィート (100メートル) の延長で |
最大1.5dB |
注記*: 2 つのLCコネクタを固定するいくつかのプラスチックコップラーが収まりませんでした.
図面
装置:
注:次のステップに従って光学HDMI拡張子をインストールしてください,そうでなければ,拡張子
機能しないはずです
1WLHDMI-304S-Tをビデオソースに接続し,WLHDMI-304S-Rを
ディスプレイ
2WLHDMI-304S-T と WLHDMI-304S-R の間にファイバーを接続する
3外部電源を WLHDMI-304S-T と WLHDMI-304S-R に接続する.
4. システムに電力を入れます.
