商品の詳細:
|
| HDMIの承諾: | HDMI 2.0 | HDCPの承諾: | HDCP 2.2/HDCP 1.4 |
|---|---|---|---|
| ビデオ帯域幅: | 18Gbps | ビデオ決断: | 4K60Hz 4:4まで:4 |
| 色空間: | RGB/YCbCrの4:4:4のYCbCrの4:2:2/4:2:0のYUVの4:4:4 | esdの保護: | 人体モデル—±8kV （エアギャップの排出） &±4kV （接触の排出） |
| ハウジング: | 金属のエンクロージャ | 色: | 黒い |
| 次元: | 送信機/受信機:61mm [W] x 88mm [D] x 18mm [H] | 重量: | 送信機:160gの受信機:155g |
| 電源: | 入力:AC 100 - 240V 50/60Hzは出力した:DC 12V/1A | パワー消費量: | 3.84 W |
| ハイライト: | 18Gbps HDのビデオ エクステンダー,HDMI2.0 HDのビデオ エクステンダー,CATのエクステンダー上の18Gbps HDMI |
||

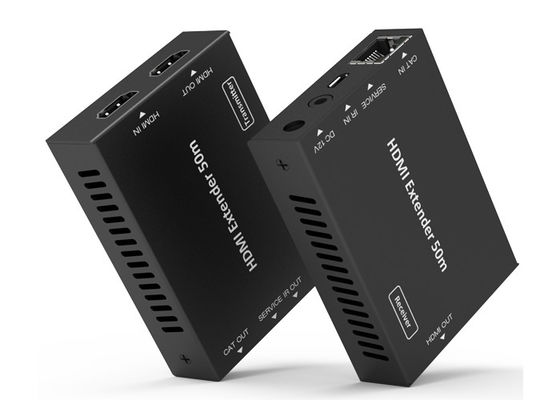

18Gbps HDのビデオ エクステンダーCATの金属のエンクロージャ上のHDMI 50メートルの
CATのエクステンダー上の18Gbps HDMI 50メートル
1. 導入
HDMI 18Gbpsのエクステンダーは高い定義ビデオ/オーディオ信号および一方通行IRを伸ばすことができ間隔は単一Cat5e/6ケーブル上の送信機と受信機間の164ftまで/50メートルである。それは4K2K@60Hzの4:4まで決断を支える:4、18GbpsおよびHDCP 2.2。さらに、エクステンダーは供給元管理および1 HDMIのループ出力を可能にする一方通行IRの通し窓が装備されている。
エクステンダーは2単位を含んでいる:送信機の単位および受信機の単位。送信機の単位はHDMIの入力信号を捕獲するために責任があり、1つの費用効果が大きいCat6ケーブルおよびIRの制御信号を出すことによって信号を運ぶ。受信機の単位はHDMIの信号および送信IRの受け取るために責任がある制御信号。
エクステンダーは長距離の機能の単一Cat5e/6上のHDMI延長のための最も便利な解決を提供し、あらゆる適用のための完全な解決である。
2. 特徴
☆ HDMI 2.0、迎合的なHDCP 2.2/HDCP 1.4およびDVI 1.0
☆は18Gbps帯域幅を支える
☆は4k2k@60Hzの4:4まで入出力ビデオ決断を支える:4つは、伸びる
間隔164ftまで/50メートル
☆は1 HDMIのループ出力を支える
☆は一方通行IRの通し窓を支える
☆はHDR機能を支える
☆はPoC （ケーブル上の力）機能、それを意味することをどちらかの送信機支える
または受信機は12V/1A力のアダプター、他によって電源行う
電源を必要としなさい。）
☆は自動コピーEDID機能を支える
容易で、適用範囲が広い取付けのための☆のコンパクト デザイン。
3. パッケージの内容
①1× HDMI 18Gbpsのエクステンダー（送信機）
②1× HDMI 18Gbpsのエクステンダー（受信機）
③1× IRの発破工ケーブル（1.5メートル）
④1× 20~60KHz IRの受信機ケーブル（1.5メートル）
⑤力のアダプターを締める1× 12V/1A
⑥耳を取付ける4×
⑦1×利用者マニュアル
4. 指定
| 技術 | ||
| HDMIの承諾 | HDMI 2.0 | |
| HDCPの承諾 | HDCP 2.2/HDCP 1.4 | |
| ビデオ帯域幅 | 18Gbps | |
| ビデオ決断 | 4K60Hz 4:4まで:4 | |
| 色空間 | RGB/YCbCrの4:4:4のYCbCrの4:2:2/4:2:0のYUVの4:4:4 | |
| 色の深さ |
8/10/12ビット（1080P60Hz、4K30Hz、4K60Hz YCbCr 4:2:2/4:2:0） 8ビット（4K60Hz 4:4:4） |
|
| HDMIの可聴周波フォーマット |
LPCM 2.0/2.1/5.1/6.1/7.1、ドルビー ドルビー デジタル TrueHDのデジタル ドルビー プラス（DD+）、DTS-ES、DTS HDのマスター、DTS HD-HRA、DTS-X |
|
| ESDの保護 | 人体モデル—±8kV （エアギャップの排出） &±4kV （接触の排出） | |
| 関係 | ||
| 送信機 |
入力:1x HDMIのタイプ[19ピン女性] 1xは整備する[マイクロUSBは、港を更新する] 出力:1x HDMIのタイプ[19ピン女性] 1x IRの出口[3.5mmのステレオのミニ ジャッキ] 1x CATからの[RJ45の8ピン女性] |
|
| 受信機 |
入力:1x IRの[3.5mmのステレオのミニ ジャッキ] 1x CATの[RJ45の8ピン女性] 1xは整備する[マイクロUSBは、港を更新する] 出力:1x HDMIのタイプ[19ピン女性] |
|
| 機械 | ||
| ハウジング | 金属のエンクロージャ | |
| 色 | 黒い | |
| 次元 |
送信機/受信機: 61mm [W] x 88mm [D] x 18mm [H] |
|
| 重量 | 送信機:160gの受信機:155g | |
| 電源 |
入力:AC 100 - 240V 50/60Hz 出力:DC 12V/1A |
|
| パワー消費量 | 3.84 W | |
| 実用温度 | 32 - 104°F/0 - 40°C | |
| 保管温度 | -4 - 140°F/-20 - 60°C | |
| 相対湿度 | 20 - 90% RH （凝縮無し） | |
| 決断/間隔 | 4K60 - フィート/メートル | 4K30 / 1080P -フィート/メートル |
| CAT5e | 164ft/50M | 164ft/50M |
| CAT6/6a/7 | 197ft/60M | 230ft/70M |
| HDMI IN/OUT | 10ft/3M | 30ft/10M |
| 「優れた高速HDMI」ケーブルの使用は強く推奨されている。 | ||
5. 運転制御および機能
5.1送信機のパネル
| 数 | 名前 | 機能記述 |
| 1 | HDMIの出口 | HDMIのループ出力ポートはHDMIケーブルとTVまたはプロジェクターのようなHDMIの表示装置に、接続する。 |
| 2 | HDMI | HDMIの投入口はHDMIケーブルとDVDかPS4プレーヤーのようなHDMIの源装置に、接続する。 |
| 3 | CATの出口 | CAT6ケーブルと受電端の港のCATに接続しなさい。 |
| 4 |
パワー・インジケータ ランプ（緑） |
ランプは送信機がいつ動力を与えられるか照らす。 |
| 5 |
データ信号 表示ランプ （オレンジ） |
ランプは送信機におよび受信機に信号伝達がいつあるか照らす。 |
| 6 | サービス港 | ファームウェア更新済使用のため。 |
| 7 | IRの出口 | ワイドバンドIRの発破工ケーブルに接続しなさい。IR信号は受信機の港のIRからある。 |
| 8 | DC 12V |
単位へのプラグDC 12V/1Aの電源およびアダプターをAC出口に接続するため。 （ノート:エクステンダーはPoC機能、それをmeansthatの送信機支えるまたは受信機は12V/1A力のアダプターによって電源、他必要としない電源を行う。） |

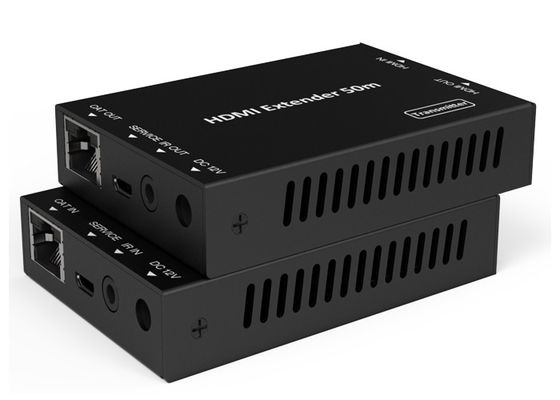

5.2受信機のパネル
| 数 | 名前 | 機能記述 |
| 1 | HDMIの出口 | HDMIの出力ポートはHDMIケーブルとTVまたはプロジェクターのようなHDMIの表示装置に、接続する。 |
| 2 | CAT | CAT6ケーブルと送信機の端の港からのCATに接続しなさい。 |
| 3 |
パワー・インジケータ ランプ（緑） |
ランプは受信機がいつ動力を与えられるか照らす。 |
| 4 |
データ信号 表示ランプ （オレンジ） |
ランプは送信機におよび受信機に信号伝達がいつあるか照らす。 |
| 5 | サービス港 | ファームウェア更新済使用のため。 |
| 6 | IR | ワイドバンドIRの受信機ケーブルに接続しなさい。IR信号は送信機の港からのIRに送る。 |
| 7 | DC 12V |
単位へのプラグDC 12V/1Aの電源およびアダプターをAC出口に接続するため。 （ノート:エクステンダーはPoC機能、それをmeansthatの送信機支えるまたは受信機は12V/1A力のアダプターによって電源、他必要としない電源を行う。） |
5.3 IR Pin定義
次とIRの受信機および発破工ピンの定義:
次はIRケーブルの使用方法についてのIRの系統図である。
6. 適用例
