商品の詳細:
|
| HDMIの承諾: | HDMI 1.4 | HDCPの承諾: | HDCP 1.4 |
|---|---|---|---|
| ビデオ帯域幅: | 4.95Gbps | ビデオ決断: | 1920× 1080P@60Hzまでの最高 |
| 色の深さ: | 8ビット | 色空間: | RGBのYCbCrの4:4:4のYCbCrの4:2:2 |
| アナログの可聴周波フォーマット: | LPCM2.0 44.1KHz 48KHz | ESDの保護: | 人間ボディ モデル:±8kV （エアギャップの排出）、±4kV （接触の排出） |
| 投入口: | 4x HDMIのタイプ[19ピン女性] 1x SEVICER [マイクロUSBの更新の港] | 出力ポート: | 1x HDMIのタイプ[19ピン女性] 1x VGA [VGA-D] 1x音声[3.5mmのステレオのミニ ジャッキ] |
| ハウジング: | 金属のエンクロージャ | 色: | 黒い |
| 次元: | （h） 185mm （W）×111.8mm （D）×21mm | 重量: | 500g |
| 電源: | 入力:AC100~240V 50/60Hzは、出力した:DC12V/1A （US/EUの標準、CE/FCC/ULは証明した） | パワー消費量: | 5.28W （最高） |
| 実用温度: | 0°C | 40°C/32°F | 104°F | 保管温度: | -20°C | 60°C/-4°F | 140°F |
| 相対湿度: | 20~90% RH （不凝縮） | ||
| ハイライト: | 4x1 マルチビューアー,クォード4x1 マルチビューアー,マルチビューアー HDMI 4x1 |
||

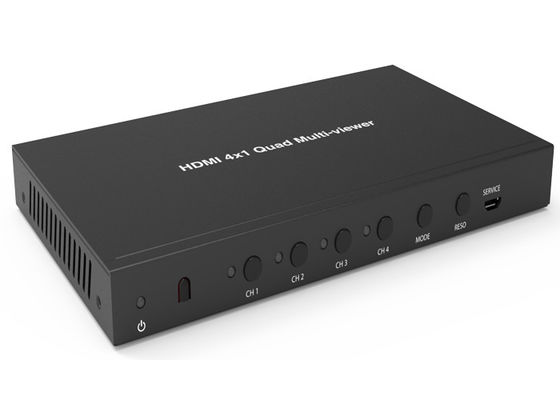

HDMIのクォード4x1 マルチビューアー最高1920×1080P 60Hzのビデオ決断
HDMI 4×1のクォードの複数の視聴者
1.導入
高性能4×1のクォードの複数の視聴者は高い定義入力内容が1つのHDMIスクリーンおよび1 VGAスクリーンに同時に表示される4本のルートHDMIを支える。それは指定別の入力源である場合もあるアナログの音声出力を支える。5つの複数の眺めの表示モードを支える。出力決断は調節することができ、1920× 1080@60Hzまで最高を支える。プロダクトはフロント・パネル ボタンでリモート・コントロール制御し。
2.特徴
☆ HDMI 1.4、迎合的なHDCP 1.4
☆によって入れられる決断は認識を自動化できる。
（480i~1080P60,800x600~1920x1080）
☆の出力決断はオン パネル ボタンによって選び、1080P@60Hz （1920x1080P@60Hz、1280x720P@60Hz）までリモート・コントロール、最高
☆の音声のサポートLPCM 2CH
☆は1/2/4の窓の複数の眺めモードを支える
☆制御はオン パネル ボタンでリモート・コントロールあり、
3. パッケージの内容
①1× HDMI 4×1のクォードの複数の視聴者
②1× 12V/1AのDC電源のアダプター
③リモート・コントロール1×
④耳を取付ける2×
⑤1×利用者マニュアル
HDMI 4×1のクォードの複数の視聴者のための映像が次あるように。
4.指定
|
技術 |
|
|
HDMIの承諾 |
HDMI 1.4 |
|
HDCPの承諾 |
HDCP 1.4 |
|
ビデオ帯域幅 |
4.95Gbps |
|
ビデオ決断 |
1920× 1080P@60Hzまでの最高 |
|
色の深さ |
8ビット |
|
色空間 |
RGBのYCbCrの4:4:4のYCbCrの4:2:2 |
|
アナログの可聴周波フォーマット |
LPCM2.0 44.1KHz 48KHz |
|
ESDの保護 |
人間ボディ モデル: ±8kV （エアギャップの排出）、±4kV （接触の排出） |
|
関係 |
|
|
投入口 |
4x HDMIのタイプ[19ピン女性] 1x SEVICER [マイクロUSBの更新の港] |
|
出力ポート |
1x HDMIのタイプ[19ピン女性] 1x VGA [VGA-D] 1x音声[3.5mmのステレオのミニ ジャッキ] |
|
機械 |
|
|
ハウジング |
金属のエンクロージャ |
|
色 |
黒い |
|
次元 |
（h） 185mm （W）×111.8mm （D）×21mm |
|
重量 |
500g |
|
電源 |
入力:AC100~240V 50/60Hzは、出力した:DC12V/1A （US/EUの標準、CE/FCC/ULは証明した） |
|
パワー消費量 |
5.28W （最高） |
|
作動 温度 |
0°C | 40°C/32°F | 104°F |
|
保管温度 |
-20°C | 60°C/-4°F | 140°F |
|
相対湿度 |
20~90% RH （不凝縮） |
5.運転制御および機能

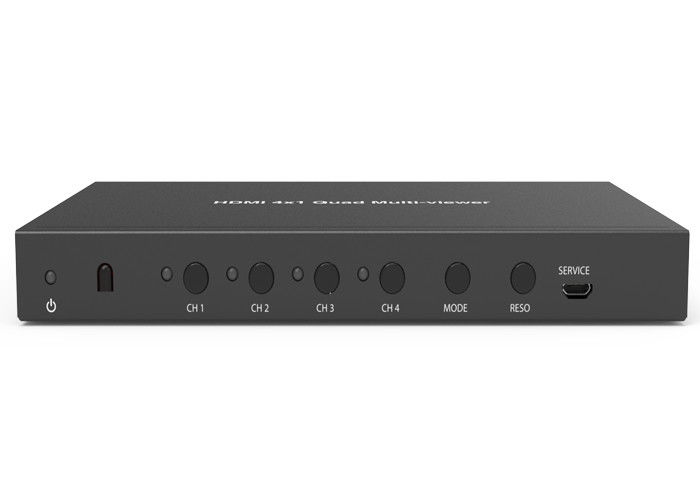

5.1フロント・パネル
|
数 |
名前 |
機能記述 |
|
1 |
力LED |
LEDは単位があるとき緑を照らす 単位が待機モードにある時赤い働くこと。 |
|
2 |
IR |
IRの受信機の窓。それはこの装置だけのリモート・コントロール信号を受け入れる。 |
|
3 |
CH1/CH2/CH3/CH4ボタン |
選り抜き入力チャネルボタン（「6.の表示モード」の細部の記述を見なさい）。 |
|
4 |
モード ボタン |
循環的な選択の表示モードの出力にこのボタンを押しなさい（「6.の表示モード」の細部の記述を見なさい）。5sまでこのボタンを押しなさい、出力スクリーンはフル スクリーンおよび等しい割合の表示である。 |
|
5 |
RESO |
循環の選り抜き別の出力決断。開くか、または最後の窓の表示フレームに5sまでこのボタンを押しなさい。 |
|
6 |
サービス港 |
Firewareの更新は使用した。（使用だけを製造しなさい。） |

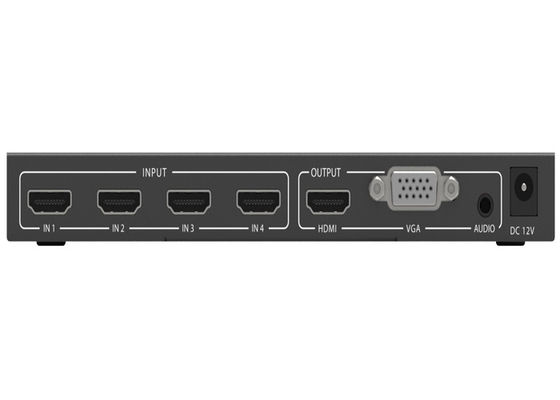

5.2背面パネル
|
数 |
名前 |
機能記述 |
|
1 |
HDMIは入った |
DVDのようなHDMIの源装置に接続しなさい プレーヤーかPS4。 |
|
2 |
HDMIは出力した |
TVのようなHDMIの表示装置にまたは接続しなさい プロジェクター。 |
|
3 |
VGAは出力した |
VGAの出力ポートはHDMIの出力ポートと、この左舷出力信号同じである。 |
|
4 |
音声出力 |
アナログの音声出力ポート。（ノート:HDMIの出力がモード1なら、音声出力はビデオ内容に続く。HDMIの出力がモード2/3/4/5の音声出力を選ぶか、または循環的な選択の音声出力にリモート・コントロール使用への5sまでの出版物CH1/CH2/CH3/CH4なら。デフォルトの状態はCH1スクリーンである 音声出力。） |
|
5 |
DC 12V |
12V/1A DC電源単位に差し込み、AC出口にアダプターを接続した。 |
6.表示モード
クォードの複数の視聴者に5つの表示モードがある。下の細部の記述を見なさい。
モード1:クォードの複数の視聴者は4つのHDMIの入力を別に表示する。CH1/CH2/CH3/CH4ボタンのオン パネルを押せば入力源の選択に源1/2/3/4ボタンはリモート・コントロールIRを使用して対応するオン パネル ライトついている。
モード2:クォードの複数の視聴者はスクリーンの同じサイズそして表示が付いている4つのHDの入力を分ける。オン パネル4ライトはついている。CH1窓では、または循環的な選択4の入力源に源1ボタン リモート・コントロール使用IR CH1ボタンのオン パネルを押すことができる。CH2窓では、または循環的な選択4の入力源…等に源2ボタン リモート・コントロール使用IR CH2ボタンのオン パネルを押すことができる。
残りは同じようにすることができる。
モード3:クォードの複数の視聴者はスクリーンの4つのHDの入力そして表示を分ける。オン パネル4ライトはついている。操作方法はモード2.と同じである。
モード4:クォードの複数の視聴者はスクリーンの同じサイズそして表示が付いている2つのHDの入力を分ける。オン パネルCH1/CH2ライトはついている。CH1窓では、または循環的な選択4の入力源に源1ボタン リモート・コントロール使用IR CH1ボタンのオン パネルを押すことができる。CH2窓で、または循環的な選択4の入力源に源2ボタン リモート・コントロール使用IR CH2ボタンのオン パネルを押すことができる。
モード5:クォードの複数の視聴者はスクリーンの4つのHDの入力そして表示を分ける。オン パネル4ライトはついている。操作方法はモード2.と同じである。
7.リモート・コントロール
:このボタンを待機モードの配置に押しなさい、単位で動力を与えるためにこのボタンを再度押しなさい。
:開くか、または最後の陳列窓フレームにこのボタンを押しなさい。
RES.:循環的な選択の出力決断にこのボタンを押しなさい。
モード:
:これらのボタンをに押しなさい
出力表示モードの選択。
8. 適用例
